Buck Converter for USB-C

用于USB-C功率输出应用的可编程降压转换器

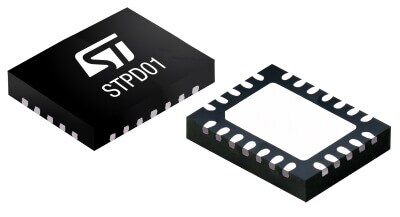

STPD01

适用于USB-C PD应用的灵活DC-DC降压开关稳压器设计面向

可编程同步降压转换器STPD01提供USB PD 3.0规范所需的电压,输出功率可达60 W(20 V,3 A)。

这种灵活的器件内嵌众多保护功能,可以动态设置不同的输出电压和电流限制阈值,并包含一个可编程看门狗,以提高稳健性和安全性。

主要功能

  • 输入电压范围:6.0至26.4 V
  • 内部功率MOS同步整流
  • 内部补偿
  • 由I2C总线控制
  • 输出电压设置:3 ~ 20 V,步长值为20 mV(最小)
  • 嵌入式放电功能
  • 两种可编程开关频率,支持可选时钟抖动

应用示例

ac adapters AC适配器
usb hubs USB集线器
pc monitors PC显示器
smart tv 智能TV
usb pd power distribution USB-PD配电

推荐资源

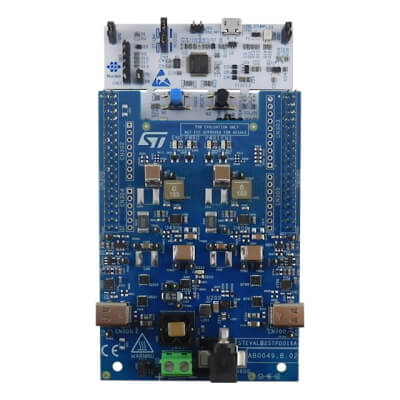

steval 2stpd01

该板件基于STPD01可编程降压转换器,内嵌入门级STM32G07微控制器(由专用的固件堆栈支持),可实现USB Type-C和PD双端口电源适配器(具有功率共享能力)。

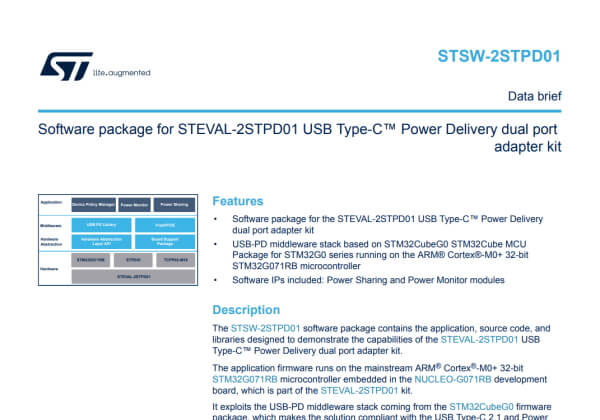

stsw 2stpd01

即时可用的软件包含有应用程序、源代码和库,用于演示USB Type-C™电力传输双端口适配器套件(STEVAL-2STPD01)的功能。

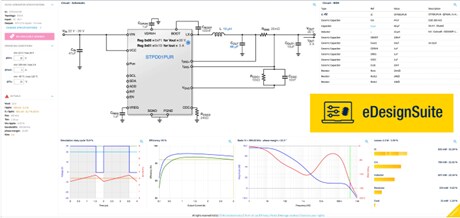

eDesignSuite

意法半导体还发布了一些工具,帮助工程师设计最终应用。eDesignSuite可以帮助运行模拟、绘制原理图、并导出到CAD工具,现更支持STPD01。用户可以在主页上的“电源设计工具”部分选择“DC/DC”类型,然后web应用程序就会打开一个设备列表。搜索STPD01并显示该设备,然后单击打开一个专用页面,此时即可开始设计。







STPD01:第一款用于高效USB-C PD功率级的降压转换器,具有电缆压降补偿功能
