面向多端口智能充电器的完全集成式控制器

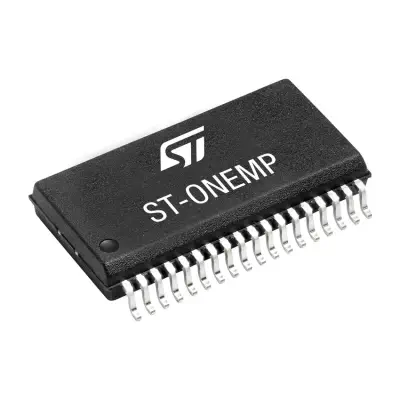

ST-ONEMP是全球首款在单一封装内嵌入Arm® Cortex® M0+内核、带同步整流功能的离线可编程控制器以及USB PD PHY的数字控制器。这款器件能有效控制ZVS非互补有源钳位反激式转换器，可助力开发具有USB功率传输主接口和次级输出的高功率密度充电器和适配器。
该器件的初级侧提供了一个带高电压启动电路的有源钳位反激式转换器，次级侧则包含微控制器以及控制功率功率转换和USB功率传输通信所需的各种外设。两侧通过嵌入电流隔离型双通信信道实现连接。借助全新的非互补控制技术和特殊的功耗模式，器件可同时实现超高的整体效率和极低的空载功耗。
该器件预装用于功率转换和USB功率传输通信的固件，包括可选的PPS和电子标记线缆管理。输出功率和USB-PD端口上的可用PDO可通过功率共享引脚输入进行更改，以便与次级输出共享功率。
用户可以更改存储在专用存储区中的默认器件配置，或者调整此存储区来满足最终应用的需求。
主要特性
- ZVS非互补有源钳位反激式控制器，带同步整流功能和USB-PD 3.1 PPS接口
- 配有64 KB Flash的32位Arm® Cortex®-M0+ MCU，支持数字电源控制和USB协议
- 固件可编程的次级侧MCU控制初级侧的同步整流器和ZVS有源钳位反激，以提高各种情况下的系统效率
- 搭配MasterGaN功率模块使用时，该器件能够实现较高的开关频率，可让包括平面变压器在内的小尺寸磁性元件发挥用武之地
- 符合IEC 62368-1标准的增强电流隔离型双通信信道：
- 4 kV峰值瞬态电压
- 9.6 kV（峰值）hipot类型测试（1分钟）
- 6.4 kV（峰值）hipot生产测试（1秒钟）
- 800 V高压启动，集成有输入电压传感和过压/欠压功能
- 有源输入滤波电容放电电路，可降低待机功耗，符合IEC 62368-1标准要求
- 具有24 V耐受性能的完全集成式USB-PD PHY和集成式负载开关驱动器
应用示例
USB-PD充电器和适配器支持最高100 W功率，非常适合智能手机、平板电脑、笔记本电脑和其他手持设备
