ACEPACK DMT-32纵览

ACEPACK DMT-32是意法半导体推出的双列直插式、成型、通孔、32引脚的电源模块；该模块为BEV/HEV汽车应用量身定制，同时适用于工业领域。

得益于意法半导体最先进的SiC技术和种类丰富的产品组合，ACEPACK DMT-32覆盖了广泛的电源和应用范围，其中包括车载充电器 (OBC)、DC/DC转换器、流体泵和空调，以及包括太阳能、能源和电机驱动应用在内的各类工业应用。

该系列电源模块基于SiC功率MOSFET，这是一种受到广泛认可的技术，其出色的电气特性和热性能表现能够确保实现较低的RDS(on)和有限的开关能量。该模块采用基于氮化铝的直接敷铜 (DBC) 封装，通过极低的热阻以及较高的电气绝缘水平确保了较高的热导率。

此外，该模块的最高工作结温高达175 °C，因而能够实现更出色的功率损耗表现。模具上经过特定设计的凹槽可确保实现较高的爬电距离。

ACEPACK DMT-32电源模块为创建复杂拓扑提供了一体化解决方案，包括六组、四组和三相四线PFC配置。它们能提供极高的功率密度并满足高效率要求，极大缩短了产品上市时间。

ACEPACK DMT-32电源模块采用SiC MOSFET技术，提供六组和四组两种配置。此外，四线PFC配置采用硅基桥式二极管整流器。这种配置可确保极低的传导损耗 和极小的反向开关损耗。

此外，为了提升PCB板布局层面的灵活性，DMT-32目前已开始支持双列直插式引脚排列，且很快就会支持交错式选项。

ACEPACK DMT-32纵览

ACEPACK DMT-32是意法半导体推出的双列直插式、成型、通孔、32引脚的电源模块；该模块为BEV/HEV汽车应用量身定制，同时适用于工业领域。

得益于意法半导体最先进的SiC技术和种类丰富的产品组合，ACEPACK DMT-32覆盖了广泛的电源和应用范围，其中包括车载充电器 (OBC)、DC/DC转换器、流体泵和空调，以及包括太阳能、能源和电机驱动应用在内的各类工业应用。

该系列电源模块基于SiC功率MOSFET，这是一种受到广泛认可的技术，其出色的电气特性和热性能表现能够确保实现较低的RDS(on)和有限的开关能量。该模块采用基于氮化铝的直接敷铜 (DBC) 封装，通过极低的热阻以及较高的电气绝缘水平确保了较高的热导率。

此外，该模块的最高工作结温高达175 °C，因而能够实现更出色的功率损耗表现。模具上经过特定设计的凹槽可确保实现较高的爬电距离。

ACEPACK DMT-32电源模块为创建复杂拓扑提供了一体化解决方案，包括六组、四组和三相四线PFC配置。它们能提供极高的功率密度并满足高效率要求，极大缩短了产品上市时间。

ACEPACK DMT-32电源模块采用SiC MOSFET技术，提供六组和四组两种配置。此外，四线PFC配置采用硅基桥式二极管整流器。这种配置可确保极低的传导损耗 和极小的反向开关损耗。

此外，为了提升PCB板布局层面的灵活性，DMT-32目前已开始支持双列直插式引脚排列，且很快就会支持交错式选项。

应用

车载充电器 (OBC)
车载充电器
  • Sixpack
  • Fourpack
  • 三相四线PFC结构
用于电动汽车的DC-DC转换器
用于EV/HEV的DC/DC转换器
  • Sixpack
  • Fourpack
汽车用空调

流体泵和暖通空调
与气候控制

  • Sixpack
工业电机控制
工业电机控制
  • Sixpack
  • 三相四线PFC结构
车载充电器 (OBC)
能源发电与配电
  • Sixpack
  • Fourpack
  • 三相四线PFC结构
车载充电器 (OBC)
电源与转换器
  • Sixpack
  • Fourpack
  • 三相四线PFC结构

产品类型

该产品组合包含多种采用知名SiC MOSFET的拓扑，支持1200 V的额定电压，RDS(ON)为45 mΩ或80 mΩ。该系列电源模块专门面向功率范围为4至22 kW的不同子功能。

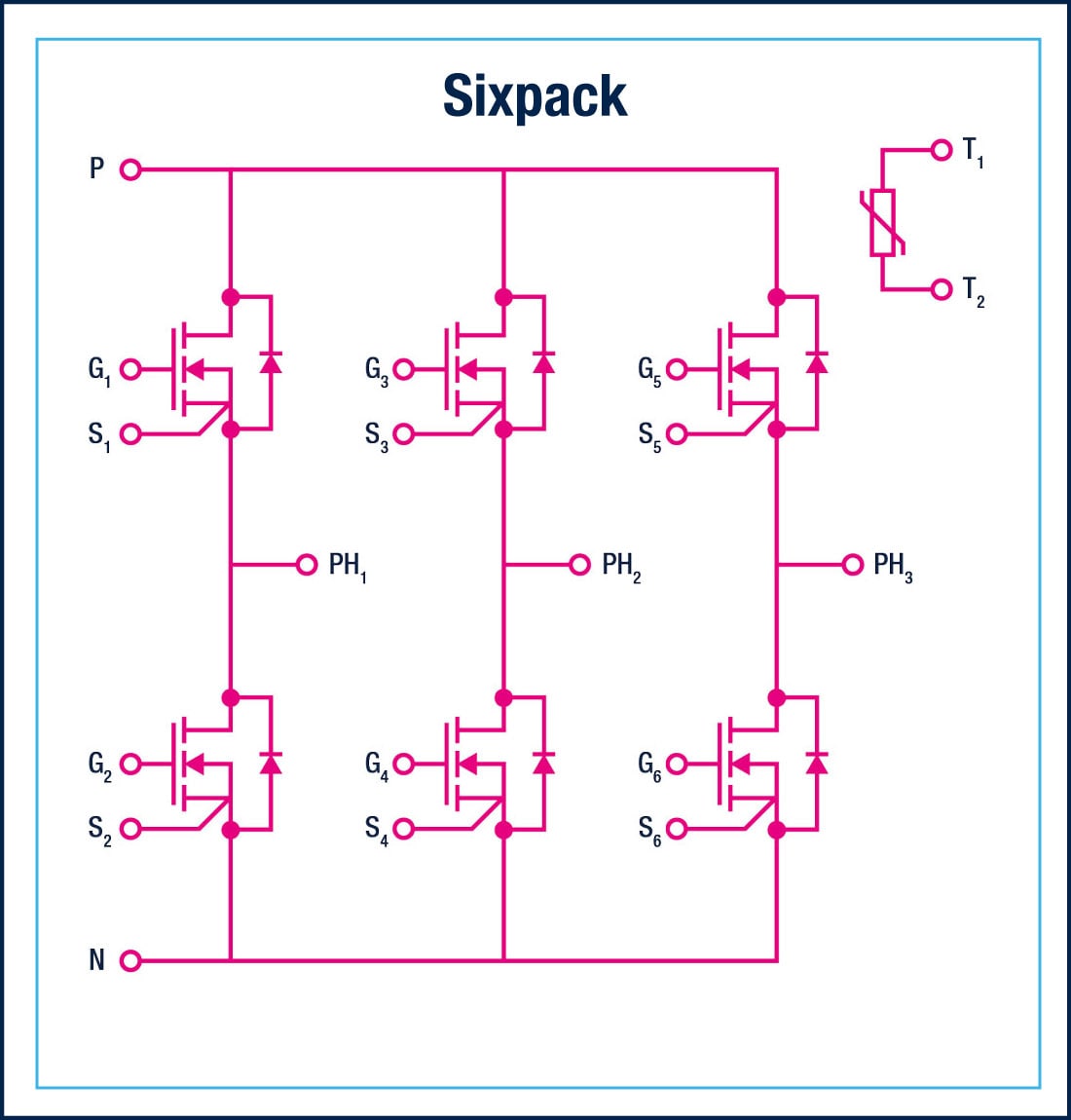

基于碳化硅MOSFET的新型ACEPACK DMT-32提供sixpack、fourpack和三相四线功率因数校正 (PFC) 三种配置。

了解我们的产品组合

ACEPACK DMT-32产品组合涵盖多种基于1200V SiC MOSFET的转换器拓扑，包括sixpack、fourpack和三相四线功率因数校正 (PFC)，旨在满足最苛刻的设计挑战。

优势

  • 已通过车规级AQG-324认证
  • 经济划算的解决方案，缩短了产品的上市时间
  • 专用芯片组解决方案，符合基于SiC MOSFET电源开关的应用需求
  • 专用于实现不同的拓扑
  • 稳健可靠
  • 采用先进的意法半导体芯片技术，可满足超高的功率密度和效率要求
  • 低RDS(on)
  • AlN绝缘基板可带来卓越的热性能
  • CTI >600 V
  • 电源模块上的凹槽可有效增大间隙和爬电距离
  • 不同的引脚排列选项：双列直插式和交错式引脚排列（即将推出）
  • 集成NTC传感器
