产品概述
描述

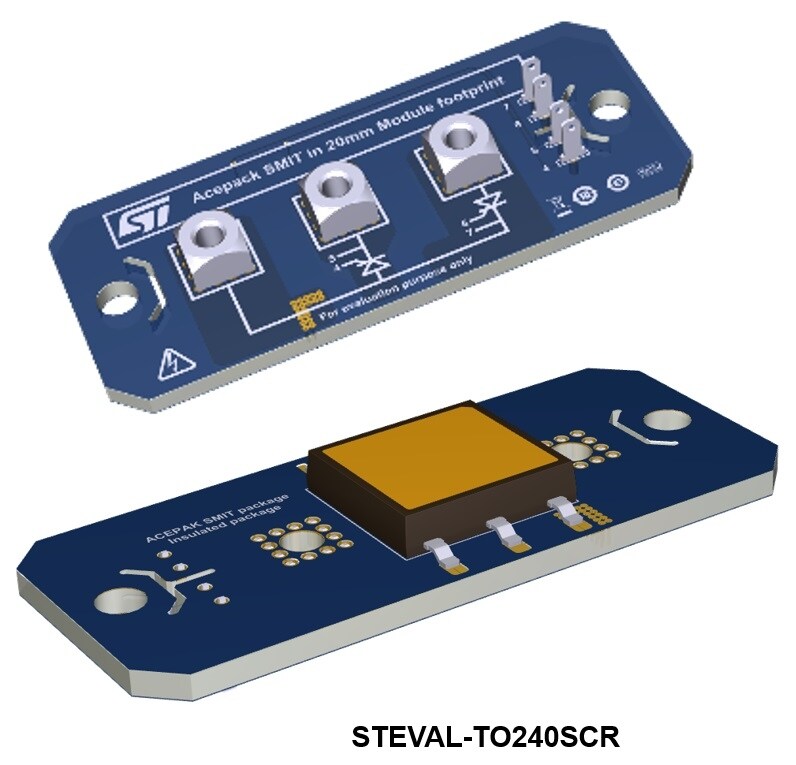

STEVAL-TO240SCR是一款即用型接口评估板，采用60 A双晶闸管。该评估板支持使用现有散热器和与TO240模块类似的螺丝连接方式来评估ACEPACK SMIT封装。
评估板上配备四个卡扣式连接器，可直接使用TO240封装配套的驱动线。
核心产品STTN6050H-12M1Y是一款通过车规级认证的60 A 1200 V晶闸管，采用表面贴装式ACEPACK SMIT封装。
具有600 A峰值浪涌电流和高达1400 V的过压鲁棒性 (VDSM)。此外，该器件的TAB到引脚的爬电距离优化为4 mm，引脚到引脚爬电距离为6.9 mm。
该评估板可作为SKKT系列、MCMA系列和VSKT系列双SCR的替代产品。
-
所有功能
- 可直接测试TO240接口板
- 引脚排列与TO240 SCR模块相同
- 可轻松安装在现有TO240散热器上
- 结壳热阻与TO240一致
- 外形比TO240更薄
- 支持大电流
- ACEPACK SMIT兼容自动SMD贴装
特别推荐
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
Board Manufacturing Specifications (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 04 Jun 2025 | 04 Jun 2025 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 04 Jun 2025 | 04 Jun 2025 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 04 Jun 2025 | 04 Jun 2025 |
质量与可靠性
| 产品型号 | 一般描述 | ECCN (EU) | ECCN (US) | 包 | 包装类型 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|---|
| STEVAL-TO240SCR | ACEPACK SMIT in TO240 module form factor | NEC | EAR99 | CARD | Not Applicable | Ecopack2 | - | - | |
