产品概述
描述
STEVAL-BMS114是一款电池管理系统 (BMS) 评估板，可处理1到31个锂电池节点。每个电池节点可以管理4到14个电池单元，电压范围在48 V到800 V之间。
该评估板基于L99BM114，这是一款多节电池监控和均衡IC，广泛应用于交通运输和工业领域。
L99BM114的主要功能是通过堆叠电压测量、电池电压测量、温度测量和库仑计数来监控电池和电池节点的状态。测量和诊断任务可以按需执行或定期执行，周期间隔可编程。测量数据可供外部微控制器执行电荷平衡，并计算电池的充电状态 (SOC) 和健康状态 (SOH)。
标准BMS的主要功能是监控和保护电池组。
监控功能与电池电流、电压和温度的测量有关。保护功能可以在欠压、过压和过热的情况下让系统进入安全状态。
STEVAL-BMS114提供了精细的监控网络，用于检测每个电池单元的电压、电流和温度。
STEVAL-BMS114可以在两种不同的菊花链拓扑中工作：单路访问和双路访问环配置。
在单一访问的菊花链配置中，一系列的AFE通过一个连接到STEVAL-BMS114隔离式ISOLport的单一收发器连接到MCU板。AFE之间通过隔离式ISOH端口相互连接。
MCU通过SPI协议与集成L99BM1T收发器的STEVAL-BMS1T进行通信。收发器将这些信号转换为ISO SPI信号，以与BMS进行通信。
STEVAL-BMS1T支持将SPI信号转换为隔离SPI信号，从而将所需的线缆数量从4根减少到2根，并通过实现差分通信来增强抗噪性能。
-
所有功能
- 搭载L99BM114多节电池监控和均衡IC
- 监控每个电池单元和整个电池节点的电压
- 监控每个电池单元的电压、电流和温度
- 5个GPIO用于连接NTC温度传感器
- L99BM114内置NTC，用于检测芯片温度
- 被动均衡

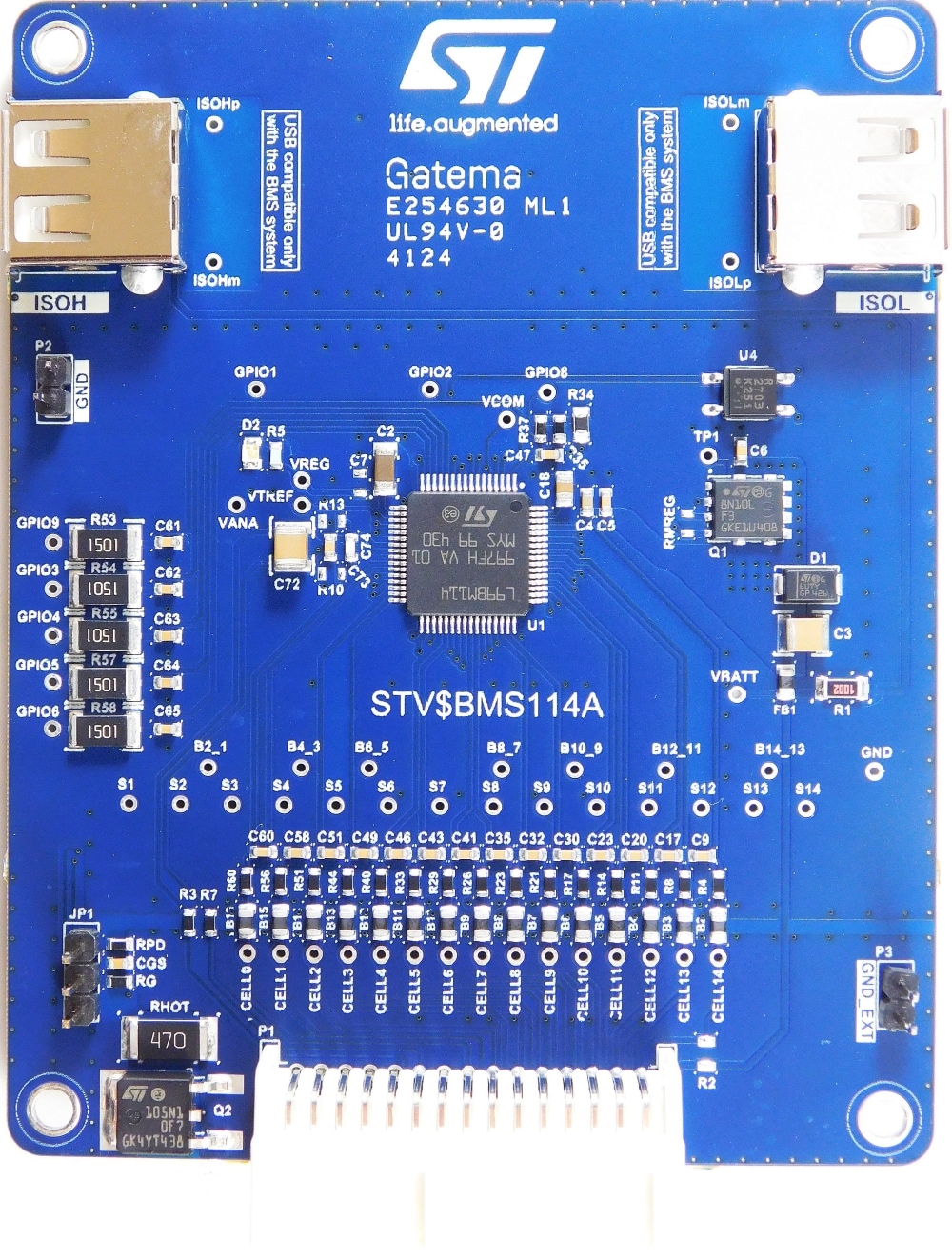

- 尺寸紧凑：100 mm x 76 mm
特别推荐
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 29 Jan 2025 | 29 Jan 2025 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 29 Jan 2025 | 29 Jan 2025 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 29 Jan 2025 | 29 Jan 2025 |
CAD Design Files (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 29 Jan 2025 | 29 Jan 2025 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-BMS114 | 批量生产 | CARD | 工业 | Ecopack2 | Yes | - | - | |
