LLC谐振变换器

LLC转换器是一种有三个电抗元件的谐振转换器,通过半桥接或全桥接的开关网络将直流输入电压转换成方波并输入谐振槽路,以便有效地滤除谐波并提供正弦曲线电压和电流波形。这反过来输入变压器,以实现电压缩放和初级/次级隔离。对谐振槽路的谐振方波频率进行调制可控制转换器的功率流。  在LLC谐振转换器中,所有半导体开关是软开关或零电压开关(针对初级MOSFET而打开)和零电流开关(针对次级端整流器打开和关闭),从而导致较低的电磁辐射水平(EMI)。此外,它支持在磁性元器件中实现高度集成,帮助设计具有更高效率和功率密度的转换器。

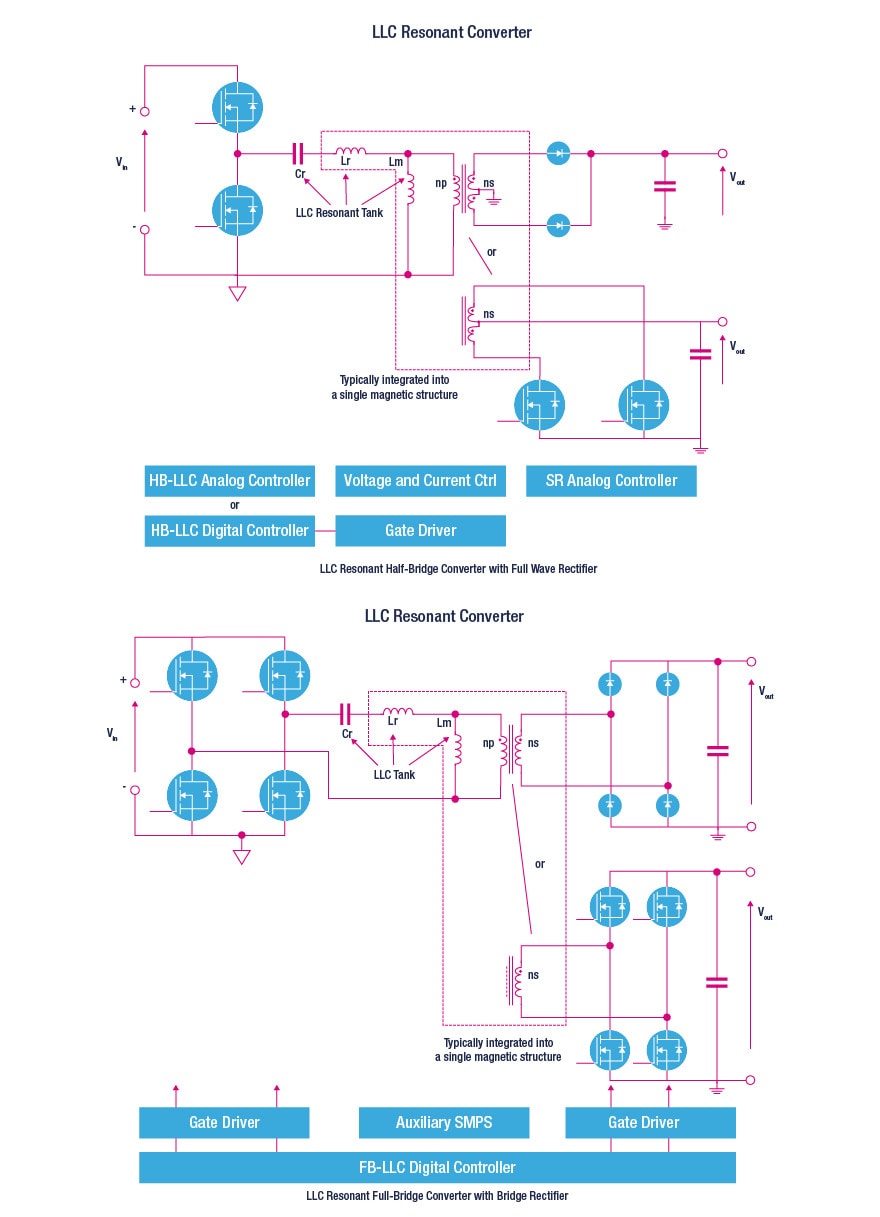

LLC resonant converter half bridge circuit diagram

我们的产品和解决方案

我们提供一系列功率MOSFET、整流器、高级数字控制器和高性能STM32微控制器(配备扩展的专用外设,包括高分辨率PWM计时器和高速ADC),加上我们的硬件和软件评估与开发工具(包括参考设计),有助于开发人员充分利用LLC转换器的优点。

All tools & software

    • 产品型号
      状态
      描述
      类型
      供应商

      ST Voltage Regulator Finder

      批量生产

      用于智能手机和平板电脑的线性开关稳压器和电压参考应用

      Finder应用程序 ST
      ST Voltage Regulator Finder

      描述:

      用于智能手机和平板电脑的线性开关稳压器和电压参考应用

      STPOWER MOSFET Finder

      批量生产

      用于安卓和iOS的MOSFET产品查找应用

      Finder应用程序 ST
      STPOWER MOSFET Finder

      描述:

      用于安卓和iOS的MOSFET产品查找应用

All Hardware Evaluation Tools

    • 产品型号
      描述
      Core product
      工具类型
      供应商
      Sort by: part number

      EVL-SRK2001-HVS

      批量生产

      LLC谐振转换器的SRK2001自适应同步整流控制器评估板,具有高压外部感应MOSFET

      SRK2001 电源与转换器 -
      EVL-SRK2001-HVS
      批量生产

      LLC谐振转换器的SRK2001自适应同步整流控制器评估板,具有高压外部感应MOSFET

      EVLCMB1-90WADP

      批量生产

      19 V - 90 W适配器,基于STCMB1、TM PFC和HB LLC组合控制器

      STCMB1 电源与转换器 -
      EVLCMB1-90WADP
      批量生产

      19 V - 90 W适配器,基于STCMB1、TM PFC和HB LLC组合控制器

      EVLCMB1-AIO210W

      批量生产

      12 V - 210 W适配器,基于STCMB1、组合TM PFC和HB LLC

      STCMB1 电源与转换器 -
      EVLCMB1-AIO210W
      批量生产

      12 V - 210 W适配器,基于STCMB1、组合TM PFC和HB LLC

      EVLSTNRG-170W

      NRND

      使用STNRG388A的170W SMPS,具有数字控制PFC和谐振LLC级

      STNRG388A 电源与转换器 -
      EVLSTNRG-170W
      NRND

      使用STNRG388A的170W SMPS,具有数字控制PFC和谐振LLC级

      EVLSTNRG011-150

      批量生产

      基于STNRG011数字组合和SRK2001自适应同步整流控制器的12 V、150 W电源

      STNRG011 电源与转换器 ST
      EVLSTNRG011-150
      批量生产

      基于STNRG011数字组合和SRK2001自适应同步整流控制器的12 V、150 W电源

      STEVAL-DPSG474

      批量生产

      数字电源控制套件,基于STM32G474RE

      STM32G474RE 电源与转换器 ST
      STEVAL-DPSG474
      批量生产

      数字电源控制套件,基于STM32G474RE

      STEVAL-DPSLLCK1

      批量生产

      3 kW全桥LLC谐振数字电源评估套件

      - 电源与转换器 ST
      STEVAL-DPSLLCK1
      批量生产

      3 kW全桥LLC谐振数字电源评估套件

      STEVAL-ISA132V1

      批量生产

      基于L6699、STB13N60M2和STPS20M80CG的300 W峰值功率(170 W连续功率)LLC谐振转换器

      L6699 电源与转换器 ST
      STEVAL-ISA132V1
      批量生产

      基于L6699、STB13N60M2和STPS20M80CG的300 W峰值功率(170 W连续功率)LLC谐振转换器

      STEVAL-ISA138V1

      批量生产

      配备PFC的19 V - 90 W适配器,适用于使用L6563H和L6699的便携式计算机

      L6699 电源与转换器 -
      STEVAL-ISA138V1
      批量生产

      配备PFC的19 V - 90 W适配器,适用于使用L6563H和L6699的便携式计算机

      STEVAL-ISA147V3

      批量生产

      基于STM32F334C8微控制器的500W全数字式交流-直流电源(D-SMPS)

      STM32F334C8 电源与转换器 ST
      STEVAL-ISA147V3
      批量生产

      基于STM32F334C8微控制器的500W全数字式交流-直流电源(D-SMPS)

      STEVAL-ISA165V1

      批量生产

      评估板:LLC谐振转换器的SRK2001自适应同步整流控制器,具有STP120N4F6

      SRK2001 电源与转换器 ST
      STEVAL-ISA165V1
      批量生产

      评估板:LLC谐振转换器的SRK2001自适应同步整流控制器,具有STP120N4F6

      STEVAL-ISA170V1

      批量生产

      12 V - 150W谐振转换器,配备基于L6563H、L6699和SRK2001的同步整流功能

      L6563H 电源与转换器 ST
      STEVAL-ISA170V1
      批量生产

      12 V - 150W谐振转换器,配备基于L6563H、L6699和SRK2001的同步整流功能

      STEVAL-PCC020V2

      批量生产

      USB to I2C/UART interface board for STNRG digital power controller products (STNRG01x and ST-ONE)

      STM32F373C8 电源与转换器 ST
      STEVAL-PCC020V2
      批量生产

      USB to I2C/UART interface board for STNRG digital power controller products (STNRG01x and ST-ONE)
