STEVAL-DPSG474

批量生产
Design Win

数字电源控制套件,基于STM32G474RE

下载数据摘要 Order Direct

产品概述

描述

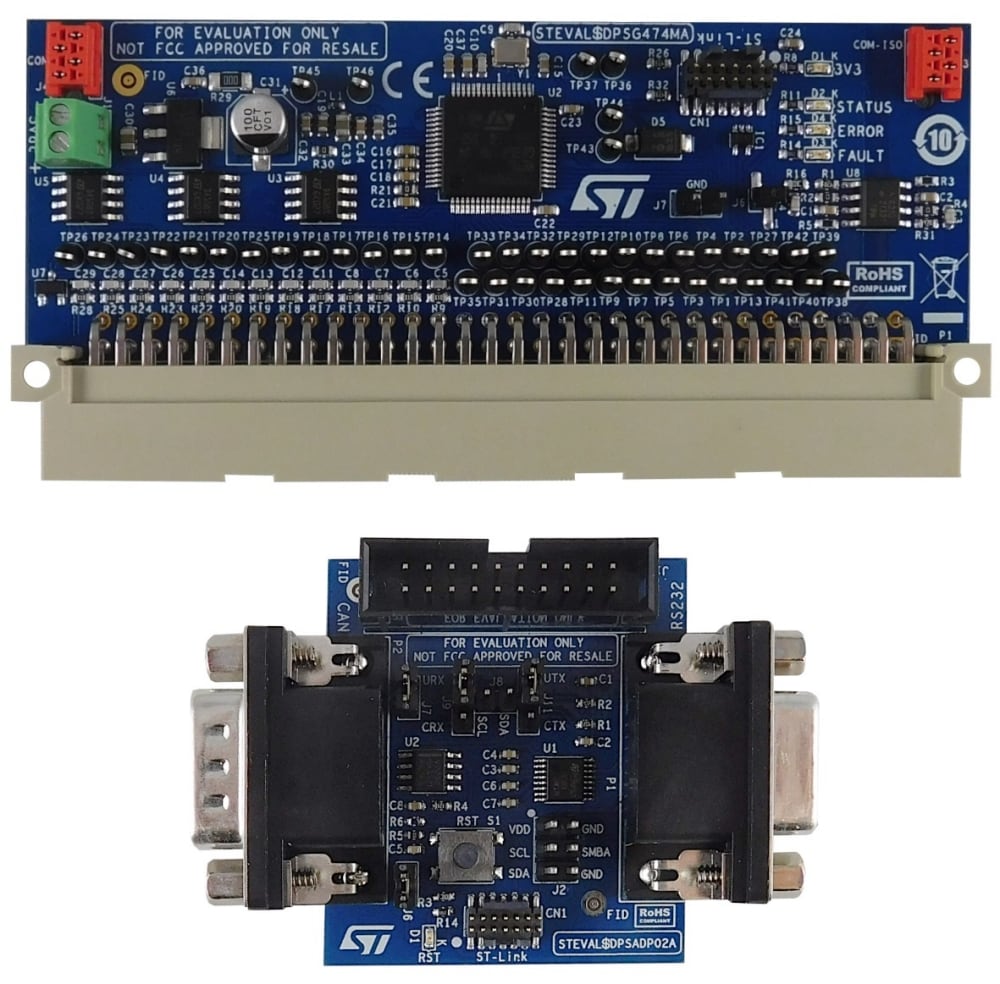

STEVAL-DPSG474是数字电源控制套件。它包括一块主板(基于来自STM32G4系列的STM32G474RE微控制器)和一块适配器板(提供不同的通信接口,并允许通过标准的20引脚JTAG连接器对微控制器进行编程)。

STM32G474RE微控制器包含工作频率最高为170 MHz的高性能Arm® Cortex® M4 32位RISC内核、浮点运算单元(FPU)、一套完整的DSP(数字信号处理)指令,以及高速嵌入式存储器(512 KB的Flash存储器和128 KB的SRAM存储)。

该器件内嵌的外设允许数学/算术函数加速(CORDIC用于三角函数,FMAC单元用于滤波函数)。

该MCU提供5个快速12位ADC(5 Msps)、7个超快比较器、6个运算放大器、7个DAC通道(3个外部,4个内部)、1个低功耗RTC、32位定时器、3个专用于电机控制的定时器、7个通用16位定时器、1个16位低功耗定时器,以及高分辨率定时器(HRTIM)- 具有184 ps分辨率,专门用于驱动功率转换系统。

主板内嵌标准的64引脚DIN 41612连接器,用于连接到电源板。它提供广泛的数字电源应用所需的所有PWM控制信号、传感网络,以及保护功能。

外部5 V供电电压可以通过专用连接器或主连接器向板件供电。适配器板具有可配置的用户通信(SMBus、CAN或RS-232),配有两个DB9连接器和适当的收发器IC,以及一个标准的STDC14 14引脚连接器,提供用于用户界面(UI)调试和USART通信的SWD接口,以及用于编程的标准JTAG连接器。

该板还包括一个复位按钮和一个CAN线路之间的端接电阻。

通过光耦合串行通信和专用连接器,您可以轻松将STEVAL-DPSG474连接到另一块控制板。

  • 所有功能

    • 面向基于STM32G474RE微控制器的数字SMPS控制板(PFC转换器、高频隔离型DC-DC转换器、DC-AC逆变器):
      • 高分辨率定时器(HRTIM)面向D-SMPS应用
      • 滤波器数学加速器单元(FMAC)对向量执行算术运算
      • 协同处理器(CORDIC)提供三角函数的硬件加速
    • 64引脚DIN 41612连接器用于D-SMPS模块化方法
    • STDC14编程连接器
    • 光耦合串行通信,用于板件之间的通信
    • RC滤波器,用于模拟输入
    • 通过二极管阵列保护微控制器的模拟线路
    • SWD和COM线路上的ESD保护
    • 提供的适配器板用于编程和用户通信(USART、CAN、SMBus)
    • 电源电压:5 V
    • 内嵌5 V/3.3 V稳压器
    • 专用测试点,用于调试目的
    • LED信号用于显示通电、故障、错误信息,以及通用信息
    • 通过RoHS认证
