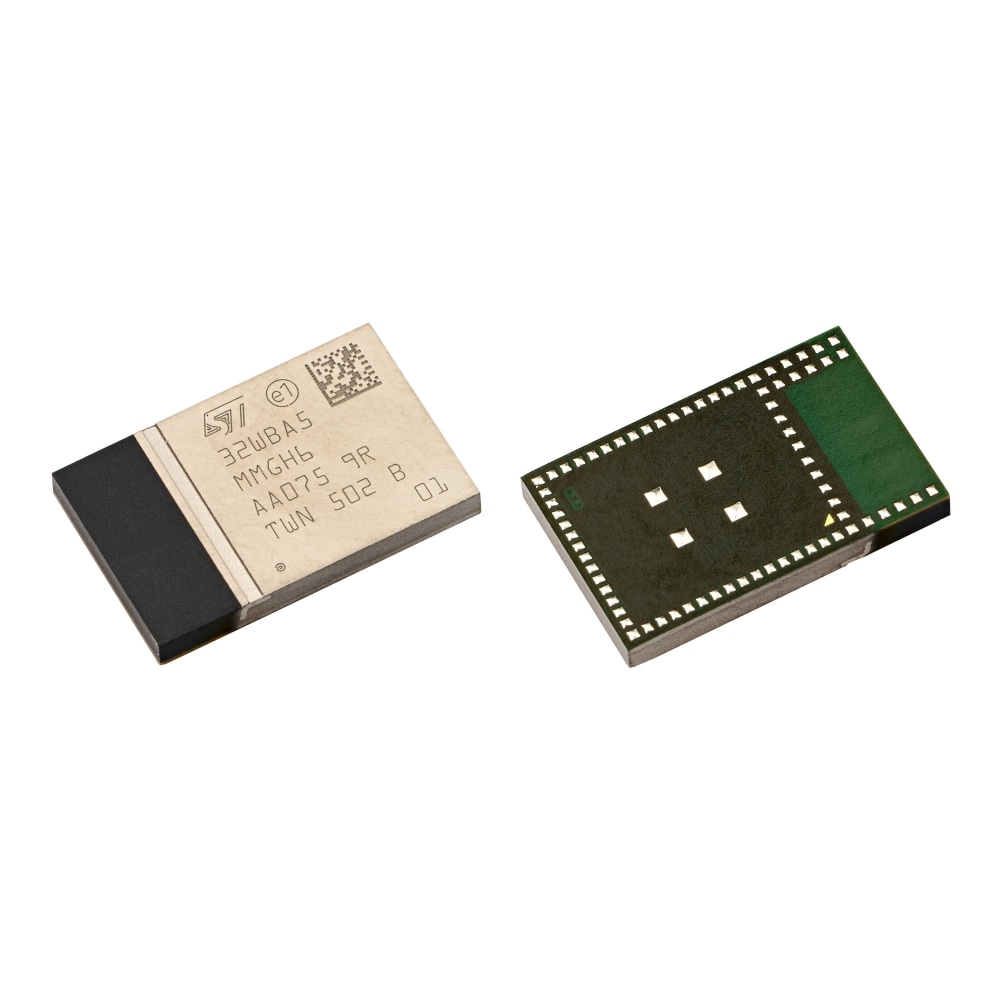

产品概述
主要优势
设计紧凑，集成度高
- 全集成BOM：包含32 MHz和32 kHz晶振，只需一个外部电容器，从而简化了设计和集成过程。
- 带IPD的集成天线可提供业内先进的可靠匹配，同时支持外接天线选项。
- 先进的连接模块：支持Bluetooth® LE、IEEE 802.15.4（Thread和Zigbee®），并在单核解决方案内提供并发模式。安全性能更强，外形更小巧。
具有成本效益，符合市场准入要求
- 缩短产品上市时间：采用经过全面认证的模块，可进行双层PCB设计，从而大幅降低成本
- 经过全面认证：CE、FCC、ISED、MIC、RoHS、REACH，确保符合市场准入要求并满足合规性
全面支持和生态系统
- STM32Cube生态系统提供全面支持，免费提供连接协议栈，从而简化开发流程
-
所有功能
- 包含意法半导体先进的专利技术。
- 内核
- Arm® 32位Cortex®-M33 CPU，支持TrustZone®技术，带MPU、DSP和FPU
- Bluetooth® LE
- LE 2M
- LE编码
- 测向
- LE功率控制
- 等时信道
- 扩展广播
- 定期广播
- LE安全连接
- LE音频
- 内核规范v6.0
- 存储器
- 带ECC的1 MB Flash存储器，其中256 KB支持10万次擦写循环
- 128 KB SRAM，包括64 KB带奇偶校验的SRAM
- 512字节（32行）OTP
- ART加速器
- 8 KB指令缓存，可在Flash存储器中实现零等待状态执行性能（频率高达100 MHz，150 DMIPS）
- 完全集成的BOM，包括32 MHz和32 kHz晶振
- 带IPD的集成天线，可提供出色且可靠的天线匹配
- 可选的外部天线配置
- 认证：CE、FCC、ISED、MIC、RoHS、REACH
- 计划申请认证：KC、NCC、SRRC、ANATEL
- 超低功耗平台
- 1.71 V至3.6 V电源
- SMPS和超低功耗模式使电池寿命更长
- 温度范围：-40 °C至+85 °C
- 支持：
- 支持蓝牙® LE的超低功耗2.4 GHz射频收发器、支持Thread的IEEE 802.15.4、用于边界路由器的Matter标准以及Zigbee®
- 可编程输出功率，可达+10 dBm，步长为1 dB
- 接收灵敏度：-96 dBm（Bluetooth® LE，速率1 Mb/s）、-97.5 dBm（IEEE 802.15.4，速率250 Kb/s）
- 最多33个I/O（其中大多数能够耐受5 V电压），带中断功能
- 安全和加密
- 安全固件安装 (SFI)
- 高级加密标准 (AES) 加速器
- 公钥加速器 (PKA)
- 针对差分功率分析 (DPA) 的保护
- HASH硬件加速器
- 真随机数发生器 (RNG)
- 96位UID
- CRC计算单元
- Flash存储器读保护和隐藏保护（RDP和HDP）
- 入侵检测
- 硬件唯一根密钥 (RHUK)
- 串行线调试 (SWD) 和JTAG
- 适用于双层PCB产品设计
- 所有封装均符合ECOPACK2标准。
您可能还会喜欢...
特别推荐
相关推荐文档
EDA符号、封装和3D模型
意法半导体 - STM32WBA5MMG
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
System View Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 11 Apr 2025 | 11 Apr 2025 |
IBIS models (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 3.0 | 18 Feb 2025 | 18 Feb 2025 |
BSDL files (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 2.0 | 30 Oct 2024 | 30 Oct 2024 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|
| STM32WBA5MMGH6TR | 批量生产 | SIP LGA 76 8x12.5x1.372 mm | 工业 | Ecopack2 | 10 | 2025-04-01T00:00:00.000+02:00 |
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
