产品概述
描述
STM32F105xx和STM32F107xx互联型产品系列，集成了工作频率为72 MHz的高性能ARM® Cortex®-M3 32位RISC内核、高速嵌入式存储器（高达256 KB的Flash存储器和64 KB的SRAM），以及大量连接至2条APB总线的增强型I/O和外设。所有器件均带有2个12位ADC、4个通用16位定时器和1个PWM定时器，以及标准与高级通信接口：多达2个I2C、3个SPI、2个I2S、5个USART、1个全速USB OTG和2个CAN。只有STM32F107xx支持以太网。
STM32F105xx和STM32F107xx互联型产品系列的工作温度范围为–40 °C至+105 °C，供电电压为2.0 V至3.6 V。该系列提供了一套全面的节能模式，可实现低功耗应用设计。
STM32F105xx和STM32F107xx互联型产品系列提供64至100引脚等三种不同的封装选项。根据所选器件的不同，其中的外设配置也有所不同。下文概述了该系列可提供的全套外设。
这些特性让STM32F105xx和STM32F107xx互联型微控制器产品系列成为各种应用的理想之选，例如电机驱动和应用控制、医疗和手持设备、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、视频电话、HVAC和家庭音响设备。

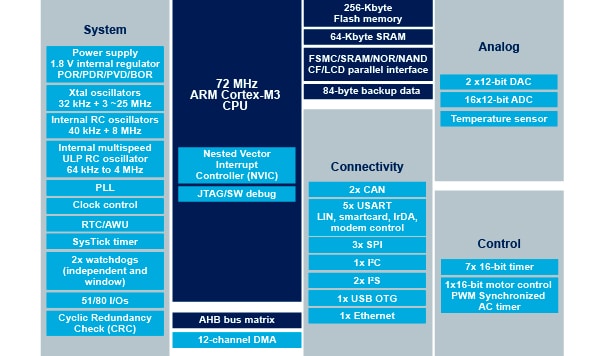

图1给出了该器件系列的一般框图。
-
所有功能
- 内核：ARM® 32位Cortex®-M3 CPU
- 最大频率72 MHz，以零等待周期访问存储器时的性能达1.25 DMIPS/MHz (Dhrystone 2.1)
- 单周期乘法和硬件除法指令
- 存储器
- 64 KB至256 KB Flash存储器
- 64 KB通用SRAM
- 时钟、复位和电源管理
- 2.0 V到3.6 V应用电源和I/O端口
- 上电复位 (POR)、掉电复位 (PDR) 和可编程电压检测器 (PVD)
- 3 MHz至25 MHz晶振
- 内置经工厂调校的8 MHz RC振荡器
- 内置带校准功能的40 kHz RC振荡器
- 带校准功能的32 kHz RTC振荡器
- 低功耗
- 睡眠、停止和待机模式
- RTC和备份寄存器的VBAT模式供电
- 2个12位、1μs A/D转换器（16通道）
- 转换范围：0 V到3.6 V
- 采样及保持功能
- 温度传感器
- 交错模式下可达2 MSPS
- 2个12位D/A转换器
- DMA：12通道DMA控制器
- 支持的外设：定时器、ADC、DAC、I2S、SPI、I2C和USART
- 调试模式
- 串行线调试 (SWD) 和JTAG接口
- Cortex®-M3嵌入式跟踪宏单元 (Embedded Trace Macrocell™)
- 高速I/O端口多达80个
- 51/80个I/O端口，所有端口均可映射到16个外部中断向量，并且几乎均耐受5 V电压
- CRC计算单元，96位唯一ID
- 多达10个具有引脚排列重映射功能的定时器
- 16位定时器多达4个，每个定时器有多达4个用于IC/OC/PWM或脉冲计数的通道和正交增量编码器输入
- 1个用于电机控制的16位PWM定时器，带死区生成和紧急停止功能
- 2个看门狗定时器（独立看门狗和窗口看门狗）
- SysTick定时器：24位递减计数器
- 2个16位基本定时器，用于驱动DAC
- 多达14个具有引脚排列重映射功能的通信接口
- 多达2个I2C接口(SMBus/PMBus)
- 多达5个USART（ISO 7816接口、LIN、IrDA功能、调制解调器控制）
- 多达3个SPI (18 Mb/s)，其中2个配有复用I2S接口，以通过先进的PLL方案实现音频类准确性
- 2个CAN接口（2.0B主动式），带512字节的专用SRAM
- USB 2.0全速器件/主机/OTG控制器，带有支持HNP/SRP/ID的片上PHY，配有1.25 KB的专用SRAM
- 10/100以太网MAC，配有专用DMA和SRAM (4 KB)：支持IEEE1588硬件，所有封装规格均提供MII/RMII
- 内核：ARM® 32位Cortex®-M3 CPU
