产品概述
主要优势
High impact tracking
An innovative new mechanical structure for high and low accelerations.
Context identification
Edge AI computing and sensor fusion inside the sensor for spatial orientation.
Efficiency
Compact package with three fully synchronized sensors and adaptive sensor configuration (ASC).
描述

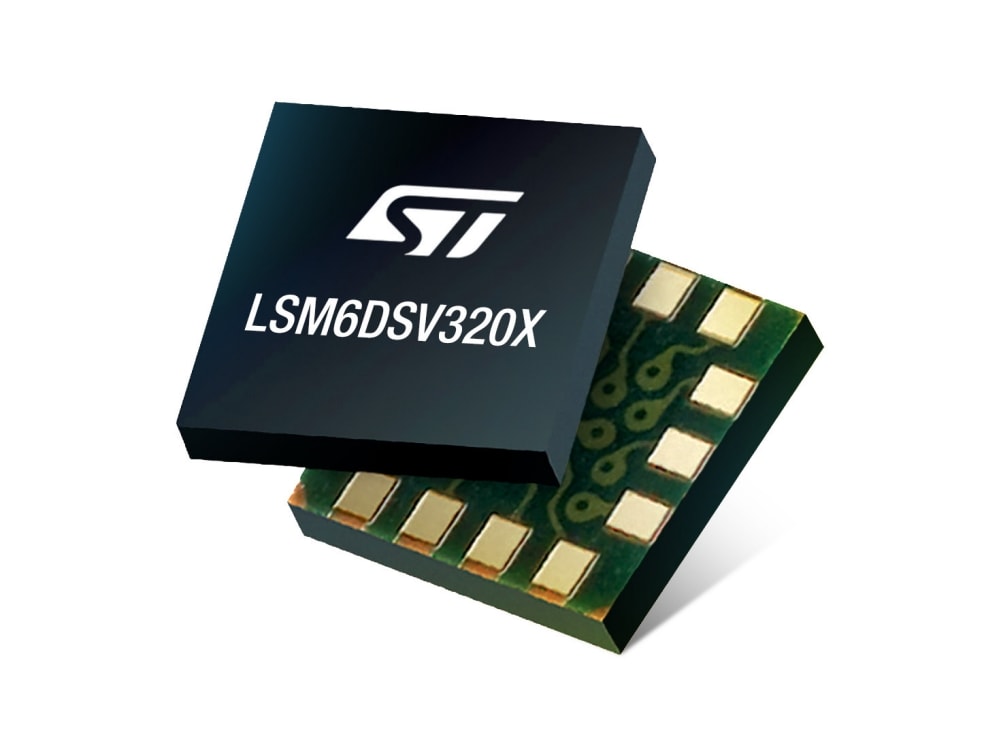

LSM6DSV320X是一款高端、低噪声、低功耗小型IMU，集成16 g三轴数字低g加速度计、320 g三轴数字高g加速度计及三轴数字陀螺仪，提供最佳IMU传感器性能，采用四个单独通道（用户界面、OIS、EIS和高g加速度计数据通道）独立处理加速度与角速率数据，具有专用配置、处理和滤波功能，并配备专用高g传感器实现高g冲击与汽车碰撞检测。
该器件支持边缘计算，利用嵌入式高级专用功能，如可配置运动跟踪的有限状态机 (FSM) 和用于情景感知的机器学习内核 (MLC)，为物联网应用提供可导出的AI功能。
LSM6DSV320X支持自适应自配置 (ASC) 功能，能够基于检测到的特定运动模式，或基于MLC中配置的特定决策树输出，自动实时重新配置设备，无需主处理器的干预。
该器件嵌入了一个专用加速度计传感器，具有独立通道和滤波功能，可进行高g加速度检测，完全符合运动、脑震荡检测、冲击检测和各种汽车碰撞检测应用的冲击要求。
-
所有功能
- 四通道架构分别处理UI、EIS、OIS和高g数据
- “智能全感知”的系统功率优化体验
- 高达4.5 KB的智能FIFO
- 双加速度计通道
- 低g值通道±2/±4/±8/±16 g量程
- 高g值通道支持±32/±64/±128/±256/±320 g量程
- ±250/±500/±1000/±2000/±4000 dps量程
- SPI/I²C和MIPI I3C® v1.1串行接口，支持主处理器数据同步功能
- 辅助SPI和MIPI I3C® v1.1接口，用于陀螺仪和加速度计的OIS数据输出
- 可通过辅助或主接口配置OIS
- 主接口的专用EIS通道，具有专用滤波功能
- 高级计步器，步伐侦测和步数计算
- 大幅运动检测，倾斜度检测
- 标准中断：自由落体、唤醒、6D/4D方向识别、单击和双击、高g唤醒和高g冲击
- 可编程有限状态机支持960 Hz高速率处理加速度计（高g/低g）、陀螺仪及外部传感器数据
- 面向AI应用的机器学习内核，支持功能导出并配有滤波器
- 嵌入式自适应自配置 (ASC)
- 嵌入式低功耗传感器融合 (SFLP) 算法
- 嵌入式温度传感器
- 独立IO供电
- I²C电压范围：1.62 V至3.6 V
- SPI/MIPI I3C®扩展电压范围：1.08 V至3.6 V
- 供电电流
- 6轴配置@ 0.67 mA，组合高性能模式
- 9轴配置@ 0.80 mA，组合高性能模式
- 紧凑外形：2.5 mm x 3 mm x 0.83 mm
- 符合ECOPACK和RoHS标准
您可能还会喜欢...
精选 视频
特别推荐
EDA符号、封装和3D模型
意法半导体 - LSM6DSV320X
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
质量与可靠性
| 料号 | Marketing Status | 包 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|
| LSM6DSV320XTR | 批量生产 产品已量产 | LGA 14L 2.5x3x0.86 mm | Ecopack2 | - | - |
