产品概述
描述

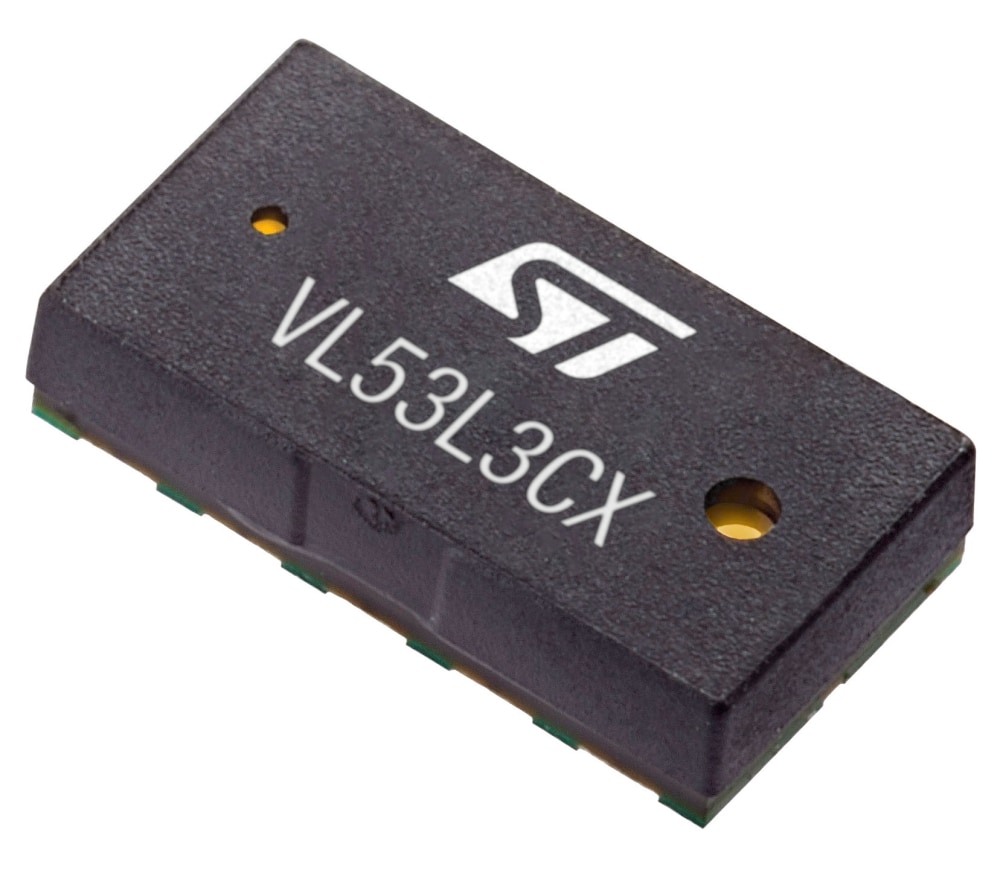

VL53L3CX是意法半导体的最新飞行时间（ToF）产品，并嵌入了意法半导体的第三代FlightSense专利技术。它结合了高性能的接近和测距传感器，具有多目标距离测量和自动污迹校正功能。微型可回流封装集成了单光子雪崩二极管（SPAD）阵列和物理红外滤光片，在各种环境照明条件下实现最佳测距性能，并配有各种覆盖玻璃窗。
VL53L3CX结合了高性能接近传感器的优点、出色的短距离线性度以及高达3 m的测距能力。
凭借获得专利的算法和巧妙的模块构造，VL53L3CX还能够通过深度了解来检测视野（FoV）内的不同对象。意法半导体的直方图算法允许覆盖玻璃的串扰抗扰度超过80 cm，并具有动态污迹补偿功能。
-
所有功能
- 完全集成的小型化模块
- 发射器：940 nm不可见激光（VCSEL）及其模拟驱动器
- 运行高级数字固件的低功耗微控制器
- 尺寸：4.4 x 2.4 x 1 mm
- 快速，精确测距
- 基于直方图技术
- 完整视野（FoV）时，高达300 cm +的检测范围
- 使用专利算法（直接ToF）可以远距离覆盖玻璃串扰和指纹污迹
- 动态指纹污迹补偿
- 短距离，高精度线性
- 多目标检测和距离测量
- 典型全视野：25°
- 方便集成
- 可回流组件
- 提供零件间或通用形状串扰校准
- 单电源
- 可搭配多种类型的玻璃外罩材料
- I²C接口（可达1 MHz）
- Xshutdown（复位）和中断GPIO以优化测距操作
- 交钥匙方案包含C和Linux全套软件驱动程序
- 完全集成的小型化模块
