VL53L1

批量生产
Design Win Education

具有先进的多区域和多目标检测功能的飞行时间 (ToF) 测距传感器

下载数据手册 Order Direct

产品概述

描述

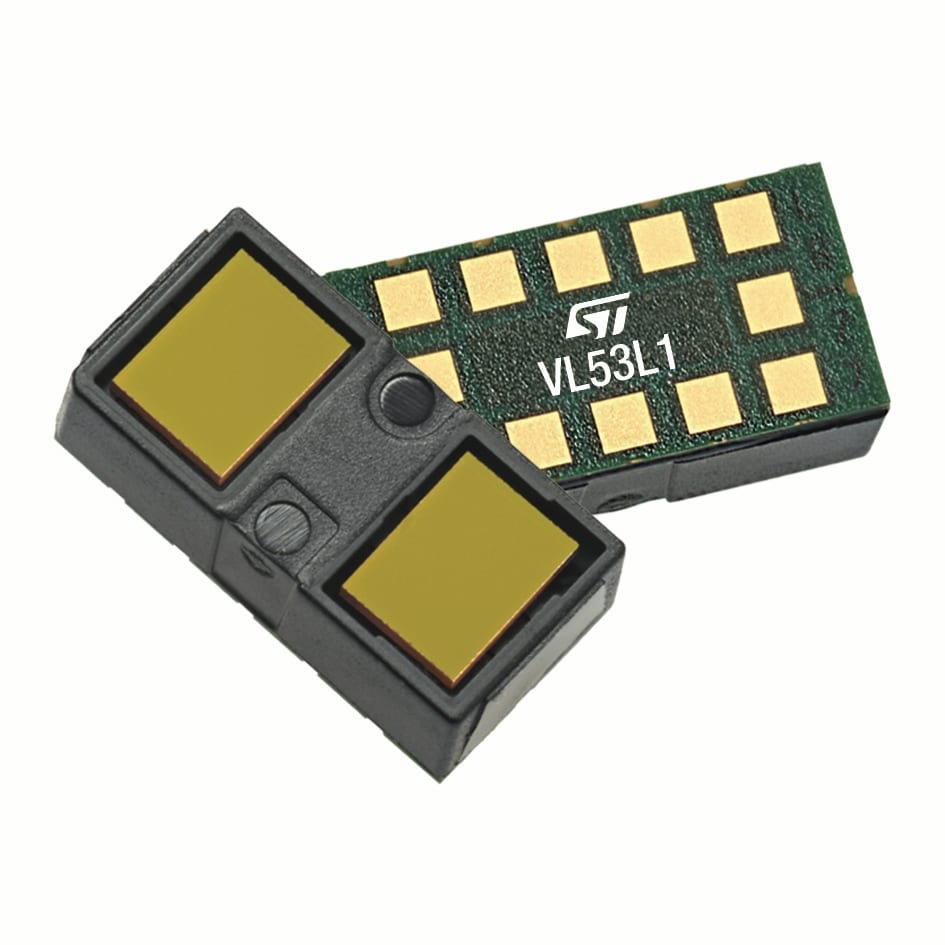

VL53L1是最先进的飞行时间 (ToF) 激光测距微型传感器,丰富了意法半导体FlightSense产品系列。该产品采用微型可回流焊封装,集成了SPAD(单光子雪崩二极管)阵列、物理红外滤光片和光学器件,可在各种环境照明条件下实现最佳测距性能并支持多种盖片。

与传统的IR传感器不同,VL53L1采用意法半导体最新一代直接ToF技术,进行绝对距离测量,不受目标颜色和反射率影响。该产品可提供高达4 m的精确测距,并能以极快的速度 (60 Hz) 运行,是目前市场上速度最快的多区微型ToF传感器之一。

凭借专利算法和巧妙的模块结构,VL53L1还能够以60 Hz的深度理解检测视野内的不同物体。

VL53L5具有软件可定制的检测阵列,能实现更快的触屏对焦或迷你深度图用例,因而能进行场景浏览和多区域检测。

  • 所有功能

    • 完全集成的微型模块
      • 发射器:940 nm不可见激光 (VCSEL) 及其模拟驱动器
      • 带集成透镜的接收阵列
      • 运行高级数字固件的低功耗微控制器
      • 尺寸:4.9 x 2.5 x 1.56 mm
    • 快速、精确测距
      • 全视野 (FoV) 时,400 cm+的检测范围
      • 60 Hz测距范围可达300 cm
      • 凭借专利算法(直接ToF)实现远距离盖片串扰和指纹污迹免疫
      • 多目标检测能力
      • 具有可选阵列的多区域扫描(2x2、3x3、4x4,或由用户通过软件定义)
    • 可轻松集成
      • 可回流组件
      • 单电源2v8
      • 可与多种类型的盖片材料搭配使用
      • I²C接口(可达1 MHz)
      • Xshutdown(复位)和中断GPIO
      • 全套软件驱动程序(兼容Linux和Android),适用于一站式测距应用

您可能还会喜欢...

EDA符号、封装和3D模型

STMicroelectronics - VL53L1

Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.

Please select one model supplier :

Symbols

符号

Footprints

封装

3D model

3D模型

质量与可靠性

产品型号 Marketing Status 等级规格 符合RoHS级别 材料声明**
VL53L1CBV0FY/1
批量生产
Optical 工业 Ecopack2

VL53L1CBV0FY/1

Package:

Optical

Material Declaration**:

PDF

Marketing Status

批量生产

Package

Optical

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持

样片和购买

Swipe or click the button to explore more details Don't show this again
产品型号
供货状态
Budgetary Price (US$)*/Qty
从ST订购
Order from distributors
包装类型
RoHS
Country of Origin
ECCN (US)
ECCN (EU)
Operating temperature (°C)
Operating Range Distance (m) (max)
Package size (mm)
最小值
最大值
VL53L1CBV0FY/1
Available at distributors

经销商的可用性 VL53L1CBV0FY/1

代理商名称
地区 库存 最小订购量 第三方链接

代理商库存报告日期:

无法联系到经销商,请联系我们的销售办事处

VL53L1CBV0FY/1 批量生产

Budgetary Price (US$)*/Qty:
-
包:
包装类型:
RoHS:
Country of Origin:
ECCN (US):
ECCN (EU):

产品型号:

VL53L1CBV0FY/1

Operating Temperature (°C)

Min:

Max:

Operating Range Distance (m) (max):

8

Package size (mm):

4.9 x 2.5 x 1.56
