产品概述
主要优势
Focus on factory automation
Features implemented are highly demanded from customers, like safety, dynamic current control, I/Os mirroring
Discover our ICs
An amazing combination of several ST core ICs in an expansion board
描述

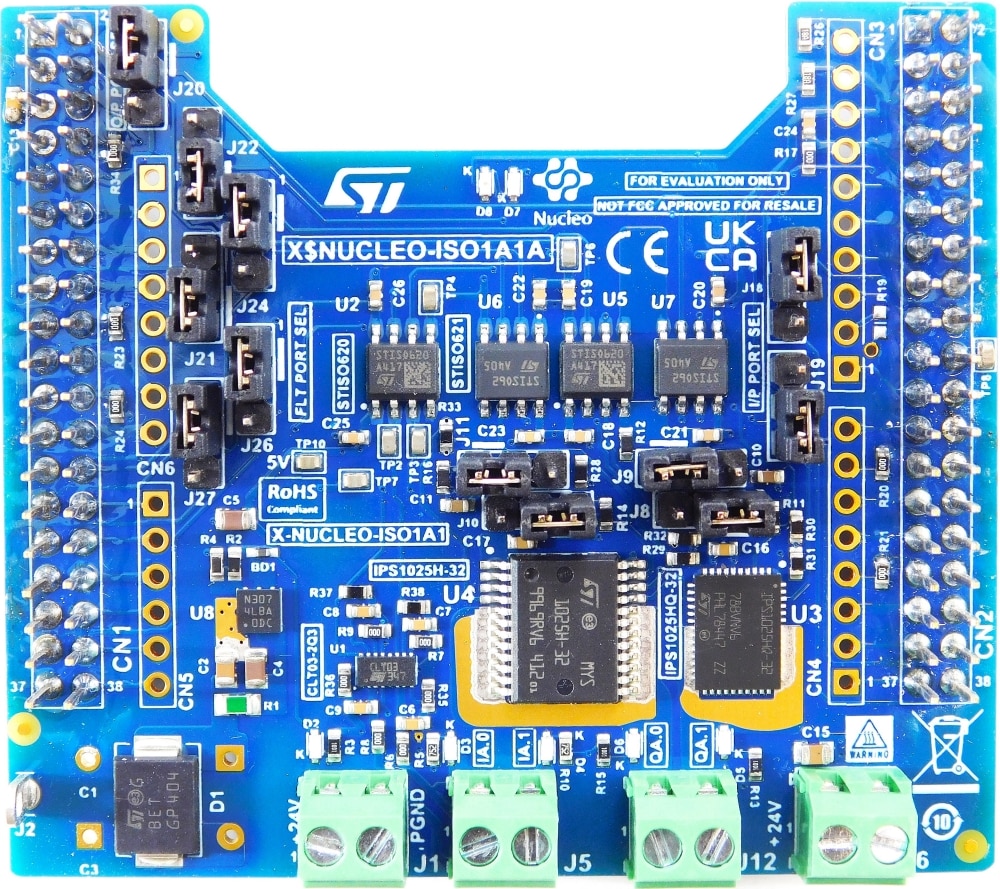

X-NUCLEO-ISO1A1是一款带隔离工业输入/输出的评估板，旨在扩展STM32 Nucleo开发板并提供微PLC功能。
可将两块X-NUCLEO-ISO1A1开发板堆叠在一块STM32 Nucleo开发板上，并在扩展板上选择适当的跳线，以避免GPIO接口冲突。
通过UL1577认证的数字隔离器STISO620和STISO621在逻辑和过程端元件之间提供隔离。
来自过程端的两个限流高边输入通过CLT03-2Q3实现。
CLT03-2Q3为工业条件提供保护、隔离和无能量状态指示，符合IEC61000-4-2、IEC61000-4-4和IEC61000-4-5等标准。
IPS1025H-32的每个高边开关都能提供高达5.6 A的保护输出，并具有诊断和智能驱动功能。可用于驱动电容、电阻或电感负载。
X-NUCLEO-ISO1A1允许使用X-CUBE-ISO1软件包快速评估板载IC。
该扩展板可连接Arduino。
-
所有功能
- 2个输入配备CLT03-2Q3高速保护数字终端阵列
- 2个输出采用IPS1025H和IPS1025H-32高效高边开关，具有扩展诊断功能和针对电容性负载的智能驱动功能
- 双通道数字隔离器包括2个STISO621隔离器，具有两个方向相反的通道，可提供高达6 kV的电隔离
- 双通道数字隔离器包括2个STISO620隔离器，提供高达4 kV的电气隔离
- LDO40LPURY：低压降稳压器，具有高达38 V的宽输入电压范围、0.4 A输出电流和最低2.5 V的可调输出电压
- 每个输入和输出以及电源端口均配备LED指示灯
- 通过34引脚ST morpho接口与STM32 Nucleo开发板连接
- 提供与STM32Cube固件 (X-CUBE-ISO1) 兼容的免费综合开发固件库和示例
- 两个可编程LED灯，用于自定义指示
- 通过RoHS认证
