产品概要
描述

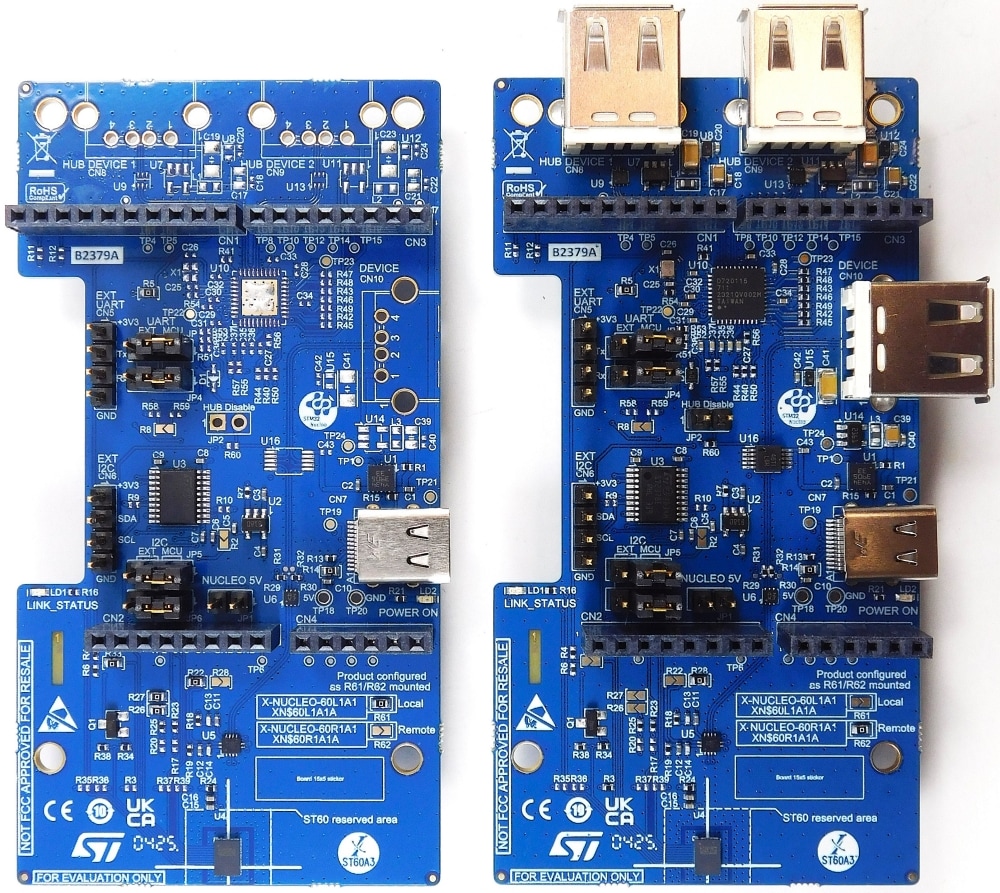

X-NUCLEO-60K1A1套件由两块扩展板组成，包括X-NUCLEO-60L1A1扩展板和X-NUCLEO-60R1A1扩展板，两者配对使用，可插入配备Arduino R3连接器的大多数STM32 Nucleo板。该套件提供完整的评估工具，帮助用户学习、评估和开发基于ST60A3H1收发器的应用，实现高达480 Mbit/s的非接触式连接。
ST60A3H1是一款配备双线性极化集成天线的全射频收发器，可在半双工模式工作。它为高速、低功耗、短距离点对点60 GHz射频链路提供了优化解决方案。
X-NUCLEO-60L1A1扩展板包含一个配置为本地的ST60A3H1，是唯一需要插入STM32 Nucleo开发板（例如，配备超低功耗STM32微控制器的NUCLEO-L476RG）的板件。另一块X-NUCLEO-60R1A1扩展板包含一个配置为远程的ST60A3H1，可独立使用。所有ST60A3H1配置均通过X-NUCLEO-60L1A1端完成。
-
性能一览
- 基于ST60A3H1的60 GHz V波段非接触式连接收发器扩展板套件，适用于STM32 Nucleo。X-NUCLEO-60K1A1套件由两块开发板组成：
- X-NUCLEO-60L1A1扩展板，包含配置为本地的ST60A3H1
- X-NUCLEO-60R1A1扩展板，包含配置为远程的ST60A3H1
- 连接范围可达3 cm
- 支持eUSB2、UART、GPIO和I²C射频隧道
- 嵌入式eUSB2中继器
- 远程ST60A3H1侧的可旁路USB2集线器
- 兼容大多数STM32 Nucleo开发板
- 配有Arduino® UNO R3连接器
- 适用于ST60A3H1的免费综合开发固件库和示例，兼容STM32Cube
- 通过ETSI认证
- 符合RoHS、CE和UKCA标准
- 基于ST60A3H1的60 GHz V波段非接触式连接收发器扩展板套件，适用于STM32 Nucleo。X-NUCLEO-60K1A1套件由两块开发板组成：
