产品概述

描述

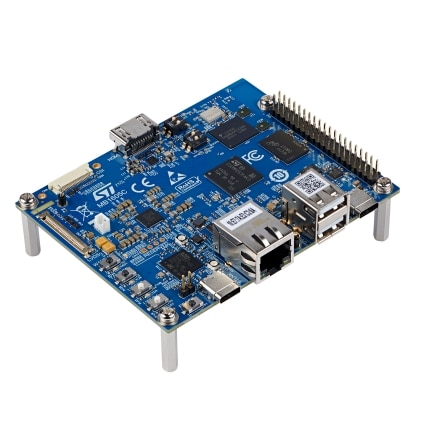

STM32MP257F-DK探索套件是为意法半导体STM32MP257FAK3（基于Arm^® Cortex^® A35和M33内核）设计的完整演示和开发平台。

该产品充分利用STM32MP2系列微处理器的能力，让用户可以使用面向主处理器（Arm^®双核Cortex^®-A35）的STM32 MPU OpenSTLinux发行版软件和面向协处理器 (Arm^® Cortex^®‑M33) 的STM32CubeMP2软件来开发应用。

产品包含嵌入式调试工具ST-LINK、LED指示灯、按键、1 Gbit/s以太网接口、1个USB3 USB Type-C^®PD接口、2个堆叠式USB2.0 HS Type-A接口、1个LCD LVDS显示连接器、1个HDMI连接器、1个摄像头连接器、microSD™卡、Wi-Fi^®802.11b/g/n、Bluetooth^®低功耗4.1以及eMMC。为扩展STM32MP257F-DK功能，还提供用于Raspberry Pi^®屏蔽板的GPIO扩展连接器。

所有功能
STM32MP257FAK3微处理器基于Arm^®双核Cortex^®-A35（运行频率1.5 GHz）和Cortex^®-M33（运行频率400 MHz），采用VFBGA424封装。

意法半导体电源管理STPMIC25

32‑Gbit LPDDR4 DRAM

64-Gbit eMMC v5.1

1-Gbit/s以太网 (RGMII)

2个USB 2.0高速接口

USB 3.0超高速PD (DRP/DRD)

Wi‑Fi^® 802.11b/g/n

Bluetooth^®低功耗v4.1
四个用户LED

两个用户按钮、一个防篡改按钮以及一个复位按钮

唤醒按钮

四个启动引脚开关

板载连接器：

以太网RJ45

两个堆叠式USB 2.0 HS Type-A

USB 3.0 USB Type-C^® PD

microSD™卡槽

双通道MIPI CSI-2^®摄像头模块扩展连接器

HDMI^®

LVDS

GPIO扩展连接器

用于备用电源的VBAT

板载STLINK-V3EC：

具有USB重新枚举功能的调试器：虚拟COM端口和调试端口

通过USB Type-C^®为开发板供电（建议连接5 V/3 A USB主机端口）

主流开源Linux^® STM32 MPU OpenSTLinux发行版和STM32CubeMP2软件及其示例

Linux^® Yocto Project^®、Buildroot和STM32CubeIDE作为开发环境
阅读更多阅读较少信息

您可能还会喜欢...

所有资源

展开所有类别

	资源标题	版本	更新时间

MCSDK Board Description (2)

	资源标题	版本	更新时间
ZIP	MB1605 Board design project files	1.0	17 Oct 2024	17 Oct 2024 MB1605 Board design project files 1.0
ZIP	MB1605 Manufacturing files	1.0	17 Oct 2024	17 Oct 2024 MB1605 Manufacturing files 1.0
