STEVAL-VP319X1B

批量生产
Design Win

5 V / 0.6 A Buck converter based on VIPER319X

下载数据摘要 Order Direct

产品概述

描述

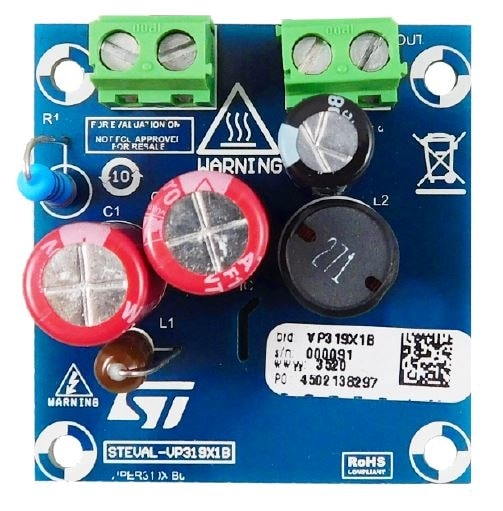

STEVAL-VP319X1B评估板采用一个5V/3W降压转换器,专为工作电压在85~265VAC之间的通用应用而开发。

如果增加输入大容量电容器的尺寸,则评估板能够提供3 W的扩展范围(40–265VAC)。

该参考设计围绕新型VIPERP319X构建,VIPERP319X是VIPERPlus系列的离线高压转换器,具有800 V耐雪崩功率MOSFET、PWM电流模式控制、固定的30 kHz开关频率及抖动,以满足电磁干扰标准、用于轻载管理的突发模式。

该评估板的主要特性为:体积小、物料清单少、效率高、待机功耗低。

  • 所有功能

    • 通用输入电源范围:85–265VAC
    • 频率:50-60 Hz
    • 输出电压:5 V
    • 输出电流:0.6 A
    • 空载条件下的输入功耗:230VAC时<16 mW
    • 满载时的4点平均激活模式效率:>69.7%(符合欧洲CoC ver要求)。5)
    • 10%满荷时的4点平均激活模式效率:>60.58%(符合欧洲CoC ver要求)。5)
    • 符合IEC55022 B类传导电磁干扰
    • 通过RoHS 认证

质量与可靠性

产品型号 Marketing Status 等级规格 符合RoHS级别 WEEE Compliant 材料声明**
STEVAL-VP319X1B
批量生产
CARD 工业 Ecopack2 Yes

STEVAL-VP319X1B

Package:

CARD

Material Declaration**:

Marketing Status

批量生产

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持
