产品概述
主要优势
双核架构
采用双MCU设计确保安全功能独立执行
满足功能安全要求
设计符合IEC61508要求，可实现SIL3功能安全等级
工厂自动化连接方案
支持多种有线实时连接协议（Modbus、以太网/IP、CAN）
描述
STEVAL-SILKT01是一款评估套件，用于实现PLC解决方案，其硬件架构专为满足功能安全标准IEC61508、EN 62061、EN ISO 13849-1和EN ISO 13849-2的要求而设计，可作为工厂自动化应用的参考设计，其硬件平台的安全完整性等级达到SIL3。

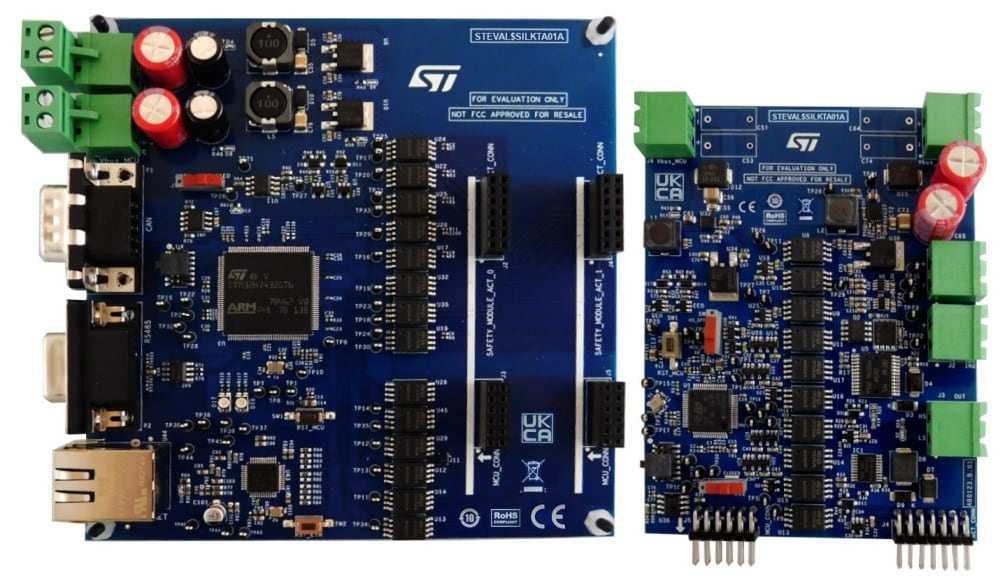

该评估套件STEVAL-SILKT01包含一块母板STEVAL-SILKTA01（主板）和两块子板STEVAL-SILKTB01（执行板）。
评估板架构为STEVAL-SILKTA01提供了基于STM32H743ZG的双核数据处理能力，同时为STEVAL-SILKTB01提供了基于STM32G431RB的双核数据处理能力。
主板 (STEVAL-SILKTA01) 上配备了三个连接接口，其中两个是基于RS485和CAN物理层的差分通信接口，另一个是支持以太网/IP的以太网技术接口。
硬件附带基于STM32Cube架构的固件包STSW-SILKT01，其中包括应用层、带BSP/CMSIS和HAL库的驱动层以及中间件层。
-
所有功能
- 该套件设计符合IEC61508-2、EN 62061、EN ISO 13849-1和EN ISO 13849-2标准，达到SIL3/PLe级安全完整性等级。
- 基于STM32H743ZG和STM32G431RB的双核架构
- 双数字输出IPS1025H和IPS4260L
- 双数字输入CLT03-1SC3
- 全面诊断覆盖率超过90%
- 使用STISO621对数据传输和数字I/O信号进行电气隔离
- 在硬件层面和数据处理方面提供板上冗余设计
- 支持实时通信，包括以太网/IP的以太网技术，以及RS485和CAN的差分串行通信
- 板上集成了器件级的过载和过温保护功能
