STEVAL-L99MH98

描述

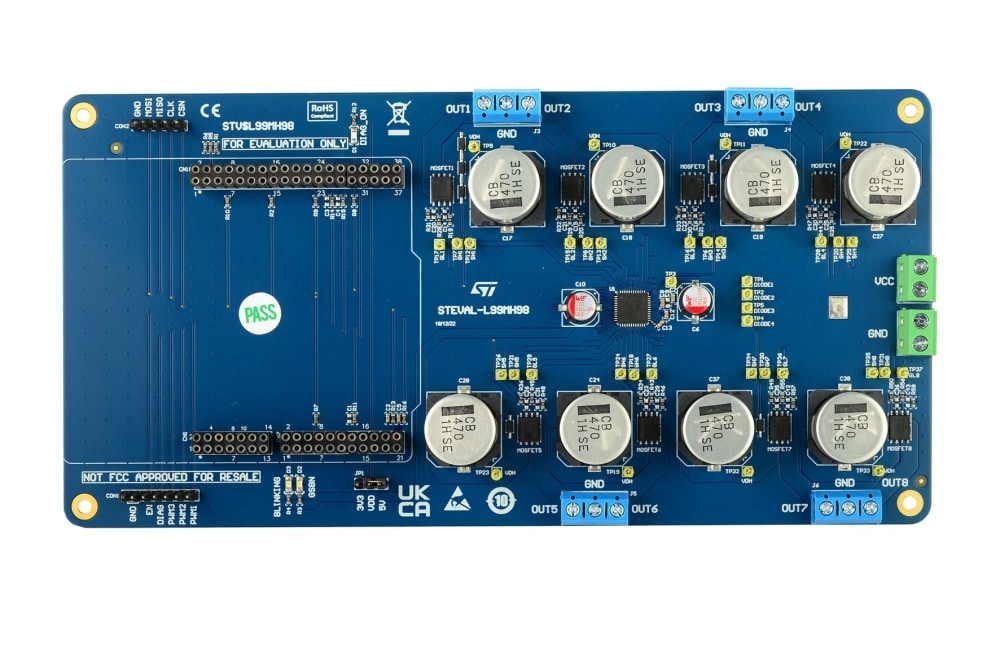

STEVAL-L99MH98是一款低成本工具，专为评估L99MH98智能电源器件而设计，该器件由意法半导体设计并采用VFQFN48L封装，带有裸露焊盘。L99MH98是一款集成八路半桥预驱动器，专用于控制多达16个N沟道MOSFET。适用于直流电机控制应用，如汽车电动座椅控制等。

该器件采用24位串行外设接口 (SPI)，可独立配置和控制八个半桥或四个H桥。SPI状态寄存器提供高级诊断信息，包括电源电压监控、电荷泵电压监控、温度警告和过温关断。每个栅极驱动器可独立监控其外部MOSFET的漏源电压，以检测故障情况。L99MH98支持外部MOSFET的间接电流测量，节省成本并降低系统复杂性，无需使用分流电阻。

其“三级栅极电流”技术可更有效地控制外部MOSFET的栅极电流，从而降低并优化电磁干扰 (EMI)。保护功能包括漏源监控（用于短路检测）、过温警告和关断、MCU控制超时看门狗，以及通过SPI实现的详细断电状态诊断，确保达到ISO 26262标准的ASIL-B级。借助扩展连接器，STEVAL-L99MH98可完全控制L99MH98的通信接口 (SPI) 和并行输入/输出。评估板还可通过图形用户界面进行控制。
