产品概述
描述

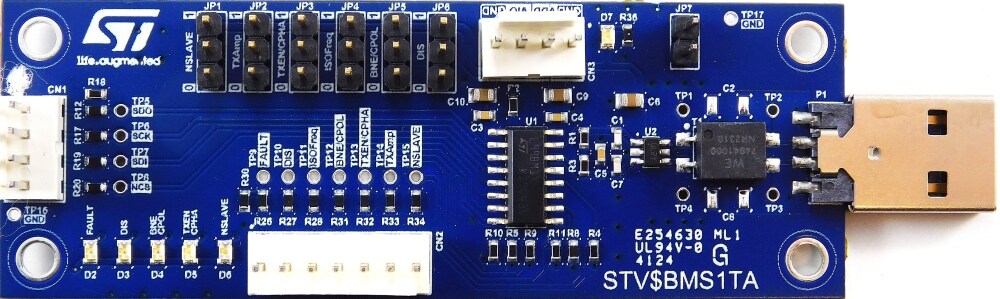

STEVAL-BMS1T是一款SPI转隔离SPI的适配器，它能够将SPI信号转换为隔离SPI信号，从而将所需的线缆数从4根减少到2根。
ISOSPI协议采用差分通信方式，能够确保远距离通信的高抗噪性和稳健性。
STEVAL-BMS1T基于L99BM1T通用SPI转隔离SPI双向收发器，可在传统的4线SPI接口与2线隔离接口之间传输通信数据（支持双向转换）。
STEVAL-BMS1T上集成的L99BM1T支持配置为SPI总线的主设备或从设备，并兼容任何8至64位SPI帧协议。
当配置为从设备时，SPI外设的工作频率可高达10 MHz。当配置为主设备时，SPI时钟频率可编程为250 kHz、1 MHz、4 MHz或8 MHz。
该收发器原生兼容L99BM114隔离SPI，使其能够广泛应用于电池管理系统 (BMS) 中。基本的BMS模拟前端节点板为STEVAL-BMS114。
从微控制器端来看，STEVAL-BMS1T开发板可以通过SPI接口与支持SPI的微控制器连接，特别是STM32微控制器系列。
-
所有功能
- 集成L99BM1T通用SPI转隔离SPI双向收发器
- 通过GPIO或跳线实现主/从设备配置
- 提供4个可配置引脚用于SPI协议
- 提供2个可配置引脚用于控制转换信号 (ISOSPI) 的幅度和频率
- 尺寸：85mm x 30mm
特别推荐
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 29 Jan 2025 | 29 Jan 2025 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 29 Jan 2025 | 29 Jan 2025 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 29 Jan 2025 | 29 Jan 2025 |
CAD Design Files (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 30 Jan 2025 | 30 Jan 2025 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-BMS1T | 批量生产 | CARD | 工业 | Ecopack2 | Yes | - | - | |
STEVAL-BMS1T
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
You’re now leaving st.com and will be re-directed to our Partner’s website.
For the latest innovations and solutions from ST, sign up for our newsletters.
样片和购买
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | 供应商 | 核心产品 | Board production status | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STEVAL-BMS1T | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
|
|
STEVAL-BMS1T 批量生产
