产品概要
-
性能一览

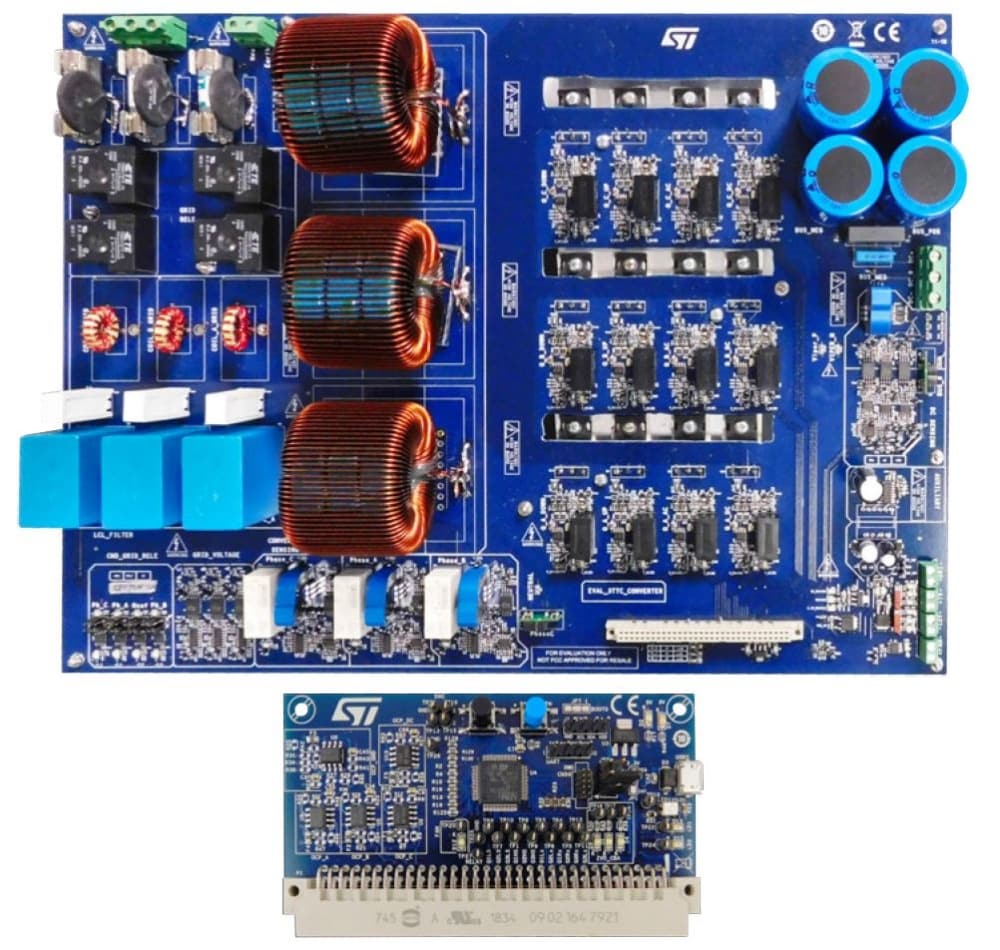

- 三相三电平双向AC／DC转换器:
- 额定标称直流电压:800 VDC
- 额定标称交流电压: 400 VAC @ 50 Hz
- 标称功率: 15 kW
- 交流转直流整流模式：
- 功率因数控制,PF > 0.99
- 浪涌电流控制及软启动
- 直流转交流逆变模式：
- 有功及无功功率控制
- 集成的并网方案
- 基于SiC MOSFETs的功率器件
- 高频运行(100 kHz)
- 高效, η = 99%
- 减少无源器件重量和尺寸
- 基于STM32G474RE 单片机的控制部分:
- 完全与其他STDES三相电源转换器兼容
- 4个集成的高性能运算放大器
- 控制和监测接口: SWIM, UART, I²C, DACs
- 64针数字电源连接器
- 过流过压保护
- 可配置拓扑结构(2 - 3级)
- 三相三电平双向AC／DC转换器:
