产品概要
描述

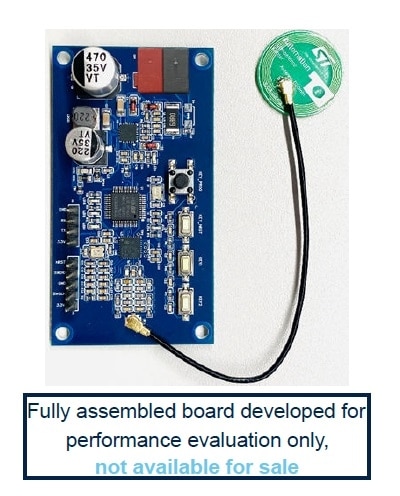

STDES-STKNXRFID包含作为KNX器件收发器的STKNX、作为RFID检测器的高性能NFC ST25R3916，以及作为主控制器的低功耗STM32G070CB。
该套件包含所有必要组件，可评估STKNX电路性能，并根据TP1-256标准在双绞线介质上开发KNX器件。
NFC通用器件ST25R3916由集成DC-DC的STKNX供电。
STDES-STKNXRFID提供带有第三方KNX协议栈和ETS数据库的开放式SDK。
客户可使用该SDK和ETS DD进行研究与评估。
板上配备SWD接口和UART接口，用于编程和调试。
套件包含标准KNX编程按钮和LED。此外，还有两个基本按钮和两个LED，可模拟基本KNX传感器/执行器或提供调试功能。
-
性能一览
- 基于ST25R3916的高性能NFC通用器件与EMVCo®读卡器
- 基于STKNX微型收发器的完整KNX双绞线器件开发套件
- 采用STM32G070CB微控制器，32位Cortex®-M0+内核，64 MHz频率，128 KB Flash存储器
- 兼容ETS工程工具软件
- 测试固件已下载到开发板上，可演示各项功能
- 标准串行线调试 (SWD)
- 通过隔离USB主机接口的UART，可连接PC
- 配备1个KNX编程按钮和一个LED
- 2个按钮和2个LED，支持基本KNX传感器和执行器模拟
- 工作温度范围：-40 °C至+85 °C
- 提供包含ETS数据库的开放SDK
