产品概述
-
所有功能
- 双有源桥DC-DC电源转换器
- 标称直流输入电压：800 V
- 标称直流输出电压：400 V
- 标称功率：25 kW
- 开关频率：100 kHz
- 峰值效率：98.4%
- 主要特性
- 采用ACEPACK 2 SiC功率模块，可优化集成和散热功能
- 双向数字电源控制
- 应用复杂的调制技术，实现扩展的软开关模式
- SiC MOSFET以高频率运行，可减小无源元件的重量和尺寸
- STGAP2SICS电隔离式栅极驱动器，用于驱动SiC
- STM32G474RE MCU，打造全数字化解决方案
- 浪涌电流控制和软启动
- 参考设计模块化架构
- 主电源板
- 驱动板（1个位于高压侧，2个位于低压侧）
- 基于STM32G474RE的控制板

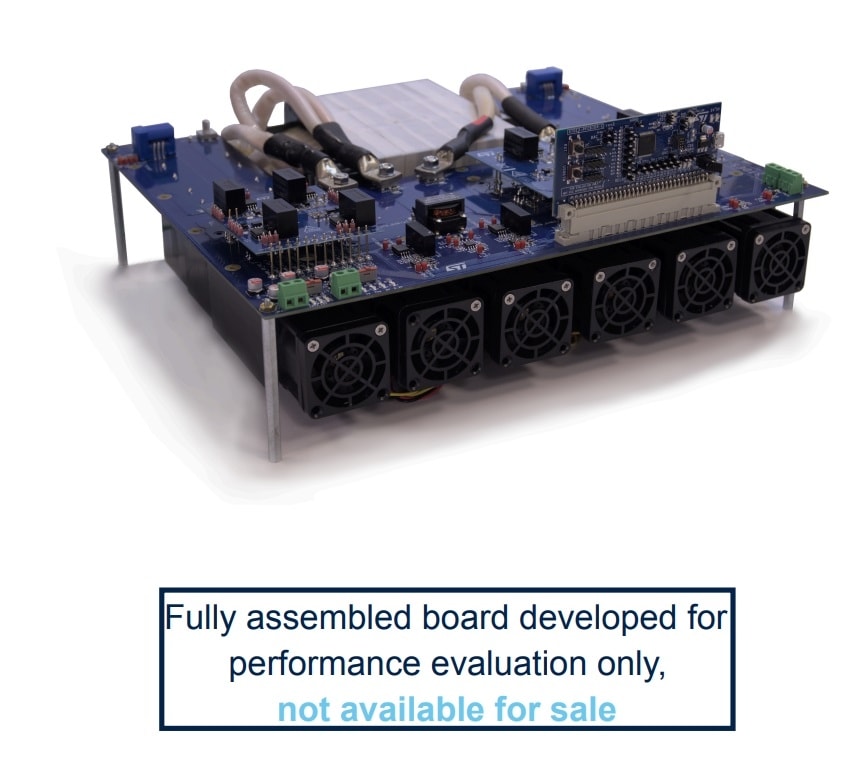

- 双有源桥DC-DC电源转换器
