产品概要
描述

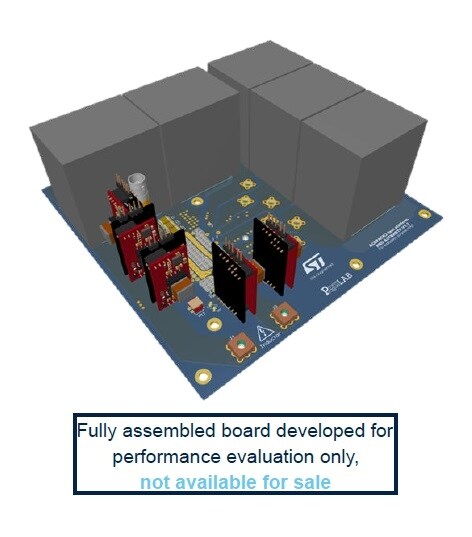

STDES-A2TBH45M65测试板专门适用于ACEPACK 2电源模块中基于SiC的三路升压加半桥拓扑。
其主要用途为简化电源模块的测试和评估过程。该器件包含驱动大功率模块所需的必要组件，如输入/输出电容器以及用于连接模块与电路其他部分的大电流连接端子。
功率电感通过大电流端子连接至测试平台。
测试平台本身不含电感。这种设计支持多种工作条件和配置的模块评估和测试。
A2TBH45M65W3-FC电源模块采用三倍升压转换器和单半桥拓扑，并集成了直流链路陶瓷电容器。
模块内置陶瓷电容器有助于提升开关性能，通过最大限度地降低换向回路的杂散电感，有效抑制开关间的电压过冲和振铃。
该模块内置了用于测量温度的NTC以及反向极性保护二极管。
在最终应用中，可以使用反向二极管绕过升压转换器中的SiC开关，以免输入电压极性发生意外转换。
-
性能一览
- 内嵌三个（49 mΩ典型值）基于SiC的升压转换器和一个（23.5 mΩ典型值）基于SiC的同步降压转换器用半桥拓扑的电源模块测试平台
- 由STGAP3SXS驱动的电源模块，其隔离式栅极驱动器针对SiC MOSFET进行了优化
- 隔离式栅极驱动器由基于L6986I的同步iso-buck转换器供电
- 预设18 V/-3 V隔离式驱动器输出级供电电压
- 可为正/负电平设置专门的栅极电压
- 可调节栅极电阻
- 支持对功率模块的性能评估
