产品概述
描述
STDES-3KWTLCP是一款3 kW AC-DC转换器，专为电信整流器而设计。该类型的应用要求在整个工作负载范围内以及通用主电源输入电压范围内都具有高效率。
该参考设计为紧凑型解决方案（高达40 W/inch3）打开了道路，提供高峰值效率（96.3%）、低THD失真（满负载时小于5% THD），并降低了材料成本。
该系统由两个功率级组成：一个无桥图腾柱功率因数校正器（SBPFC），由STM32G474RBT控制；一个通过带零电压开关（ZVS）PWM的全桥LLC实现的隔离型稳压级，以及由第二个STM32G474RBT6微控制器控制的同步整流（SR）。
STDES-3KWTLCP帮助您运用最新的意法半导体电源套件器件设计创新型拓扑：碳化硅MOSFET、高压MDmesh MOSFET、STripFET MOSFET、隔离型FET驱动器，以及VIPer转换器。

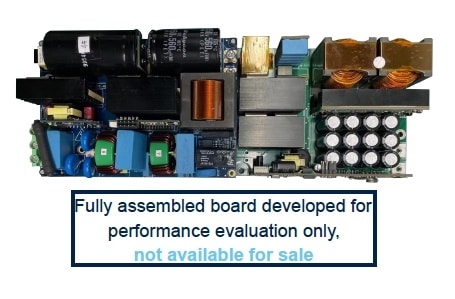

STDES-3KWTLCP是一种完全组装好的套件，仅为性能评估而开发，属于非卖品。
-
所有功能
- 输入电压范围：90至264 VAC
- 输出电压：53.5 V
- 最大输出功率：3 kW@230 V，1.5 kW@115 VAC
- 峰值效率：96.3%
- 功率密度：40 W/in3
- 功率因子> 0.98（100%负载）
- 总谐波失真<5%（100%负载）
