产品概述
描述

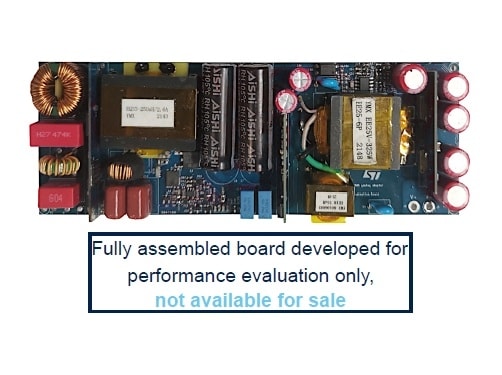

STDES-200GANADP参考设计是一款19 V-200 W的转换器，专为一体机系统、游戏应用、LED电视的SMPS以及照明应用的典型AC-DC适配器规格量身定制。该转换器具备宽输入主电压范围、轻负载时的极低功耗以及优异的平均效率。
其架构采用两级设计：前端为过渡模式PFC预稳压器，后端为LLC谐振半桥转换器。PFC和LLC控制器集成在STCMB1组合IC中，
而SRK2001A控制器用于实现同步整流功能。PFC模块采用专有的恒定导通时间控制方法，无需正弦输入参考，从而降低系统成本并减少外部元件数量。LLC部分基于专有的时移控制方法，优化了动态性能和输入纹波抑制，使输出电压更为纯净。
通过MASTERGAN的应用，开关损耗和传导损耗显著降低，同时消除了反向恢复损耗，实现了更高的效率。
高集成度的MASTERGAN1 IC不仅提升了应用的稳健性，还简化了布局设计，让用户无需再关注GaN驱动的复杂性，即可享受GaN技术的优势。
-
所有功能
- 输入电压范围：90至264 VAC通用交流电，频率为47 Hz至63 Hz
- 输出电压：19 VDC（连续工作电流为10.5 A时）
- 最大输出功率：200 W
- 效率标准：符合CoC ver.5 Tier 2和DoE level 6效率要求
- 满载效率：115 VAC时> 94%，230 VAC时> 95%
- 250 mW时效率> 50%，符合EuP Lot 6 Tier 2关于家用及办公设备的标准
- 无负载电源消耗：230 VAC时功耗118 mW，低于European CoC ver. 5 Tier 2标准对于外部电源的限值
