Product overview
描述

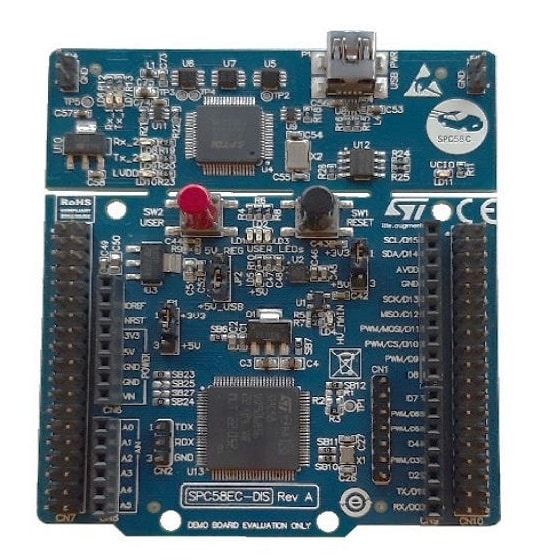

SPC58EC-DIS探索板在性能、功能与成本间实现完美平衡，是加速开发流程、确保快速上市的理想方案。采用SPC58 Chorus 4C系列微控制器，面向车身控制与网关等多样化汽车应用，满足日益增长的安全保障需求。
SPC58EC-DIS支持全功能访问DSPI、LINFlexD、ISO CAN-FD等外设接口。全新特性符合ASIL-B安全等级要求。
探索板提供CPU所有信号与GPIO的完整访问能力，并通过专用连接器实现与Arduino屏蔽板的兼容。专用连接器支持插接兼容Arduino UNO的屏蔽板，从而轻松拓展SPC58EC-DIS的功能。
探索板集成编程器/调试器，可通过USB线缆进行微控制器调试与编程。同时支持使能UART通信通道（USB虚拟COM端口）。通过板载PLS调试编程器，可以轻松进行调试。PLS通用调试引擎软件可从https://www.st.com/zh/product/spc5-udestk-sw免费下载，其中包含代码大小受限的全功能评估许可证。
其他软件许可证可在https://www.st.com/en/product/spc5-udedebg获取
配备1x7 JTAG接口连接器，支持使用外部工具对微控制器进行编程与调试。
意法半导体的SPC5-STUDIO是基于Eclipse的集成开发环境，为设计、编译和部署您自己的嵌入式应用提供完整框架。SPC5-STUDIO可从www.st.com/spc5studio免费下载，其中包括多个免费的即用型应用固件示例。
欢迎加入意法半导体社区 (https://community.st.com)，获取更多信息并分享您的经验。
-
All features
- 采用SPC58EC80E3高性能e200z420n3双核32位电源架构技术CPU，运行频率180 MHz，具有4224 KB（4096 KB代码Flash存储器 + 128 KB数据Flash存储器）和384 KB SRAM，采用eTQFP100封装
- 板载调试器和专用可选连接器支持独立JTAG调试器接入
- 支持USB虚拟通信端口
- 两种类型的扩展资源：
- 扩展接头支持所有器件引脚连接，便于快速连接原型扩展板、附加模块及评估探测
- Arduino Uno Revision 3连接性
- 灵活的板载电源设计：
- USB端口 (mini B – 5 V)
- 支持外部电源 (DC)：7 V至12 V、5 V或3.3 V
- 2个按钮：用户和复位按钮
- 8个LED：
- 3个用于集成编程器/调试器
- 3个用户LED
- 1个复位专用接口
- 1个电源LED：+5 V
