产品概述
描述

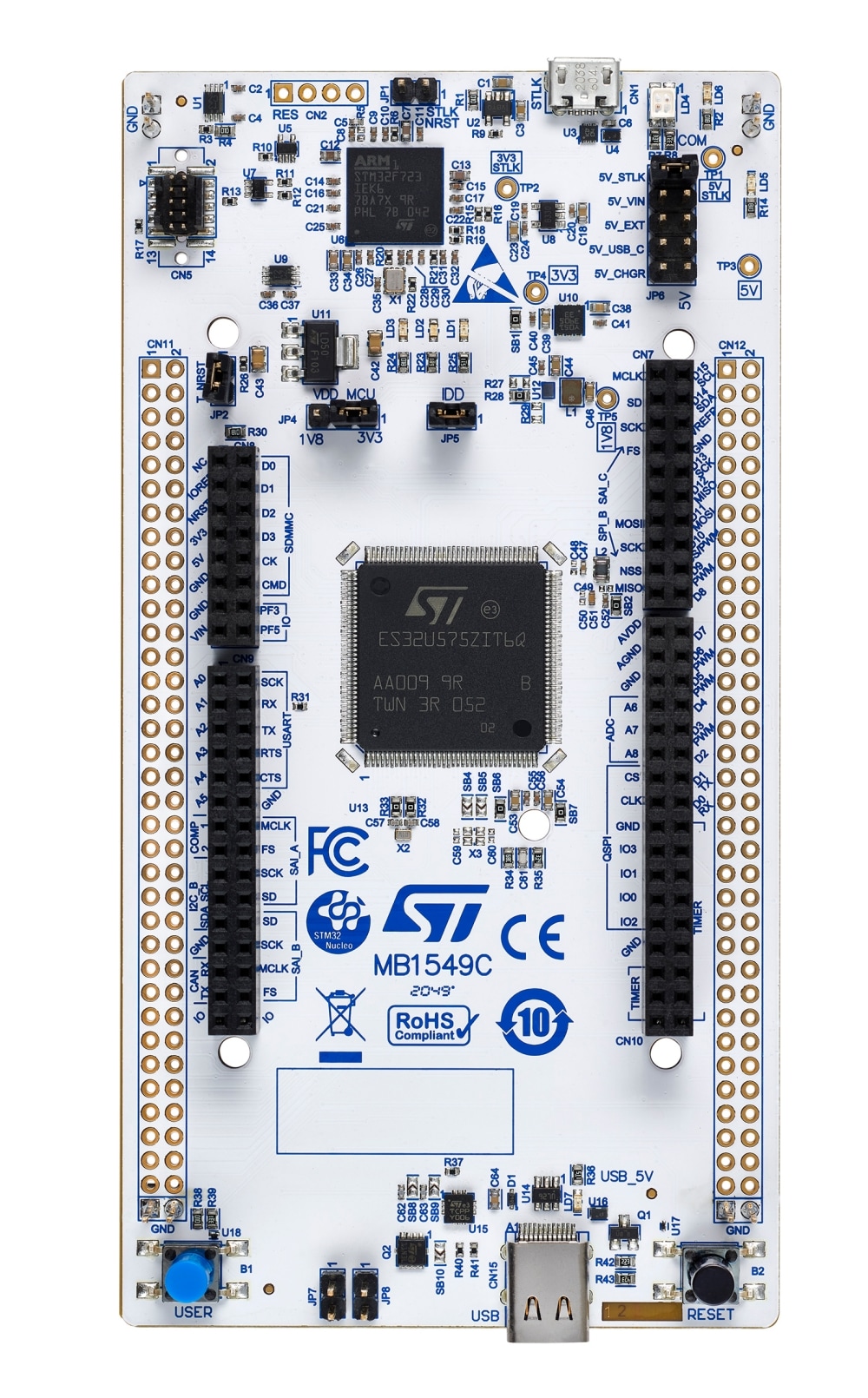

STM32 Nucleo-144开发板为用户提供了一种经济实惠且灵活的方法，用户可以通过选择STM32微控制器提供的多种性能与功耗特性组合，来尝试新概念并构建原型。对于兼容的开发板，内部或外部SMPS可显著降低运行模式下的功耗。
ST Zio连接器扩展了ARDUINO® Uno V3的连接能力，而ST morpho接头提供了简便的扩展方法，通过多种专用屏蔽进一步扩展Nucleo开放式开发平台的功能。
由于集成了ST-LINK调试器/编程器，STM32 Nucleo-144开发板无需额外的探头。
STM32 Nucleo-144开发板还随附STM32全面的免费软件库和STM32Cube MCU软件包中的开发示例。
-
所有功能
- 通用特性
- 采用LQFP144、TFBGA225或VFBGA264封装的STM32微控制器
- 3个用户LED
- 1个用户按钮和1个复位按钮
- 32.768 kHz晶振
- 开发板连接器：
- SWD
- ST morpho扩展连接器
- 灵活的电源选项：ST-LINK USB VBUS、USB连接器或外部电源
- 提供全面的免费软件库和示例，可通过STM32Cube MCU软件包获取
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
- 部分开发板的特定功能（详情请参阅产品简介中的订购信息部分）
- 外部或内部SMPS用于生成Vcore逻辑电源
- 符合IEEE-802.3-2002标准的以太网
- 仅USB设备、USB OTG全速或SNK/UFP（全速或高速模式）
- 开发板连接器：
- ARDUINO® Uno V3连接器或包括ARDUINO® Uno V3的ST Zio扩展连接器
- 摄像机模块FPC
- 带跟踪信号的MIPI20兼容连接器
- 具有Micro-AB或USB Type-C®接口的USB
- 以太网RJ45
- 板载ST-LINK（STLINK/V2-1、STLINK-V3E或STLINK-V3EC）调试器/编程器，支持USB重新枚举功能：包括大容量存储器、虚拟COM端口和调试端口
- 通用特性
您可能还会喜欢...
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
Board Manufacturing Specifications (2)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 4.0 | 25 Jan 2024 | 25 Jan 2024 | |
| ZIP | 3.2 | 25 Jan 2024 | 25 Jan 2024 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 4.0 | 25 Jan 2024 | 25 Jan 2024 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 15 Feb 2024 | 15 Feb 2024 |
质量与可靠性
| 产品型号 | Marketing Status | 符合RoHS级别 | 材料声明** |
|---|---|---|---|
| NUCLEO-U5A5ZJ-Q | 批量生产 | Ecopack1 | |
NUCLEO-U5A5ZJ-Q
Package:
Ecopack1Material Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
