产品概要
描述
STDRIVEG600是一款高速半桥栅极驱动器，专为驱动高电压增强模式GaN HEMT进行了优化。该器件具有集成式自举二极管，并允许为高达20 V的外部开关供电，具有专为GaN HEMT量身定制的欠电压保护。

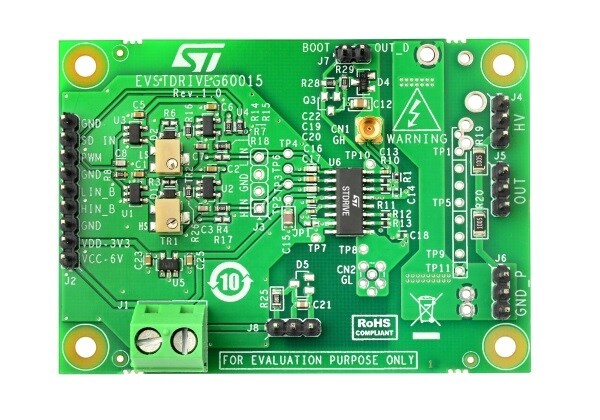

EVSTDRIVEG60015板简单易用、反应灵敏，可用于评估STDRIVEG600驱动SGT120R65AL 75 mΩ典型值的650 V 增强模式GaN开关的特性。
该器件具有板载的可编程死区时间发生器和3.3 V线性稳压器，可以为微控制器等外部逻辑控制器供电。
另外还预留了空间，以便为最终应用定制板件，例如单独的LIN和HIN输入信号或单一PWM信号，使用可选的外部自举二极管，为VCC、PVCC或BOOT单独供电，以及针对峰值电流模式拓扑使用低侧分流电阻。
EVSTDRIVEG60015是50 x 70 mm宽的FR-4 PCB，静止空气中的Rth(J‑A)值为25 ℃/W。
-
性能一览
- 半桥拓扑，具有600 V的STDRIVEG600栅极驱动器
- 配备75 mΩ典型值的650 V增强模式GaN HEMT
- GaN采用5x6 mm PowerFLAT HV封装，带Kelvin源
- HV总线电压最高可达500 V
- 4.75至6.5 V的VCC栅极驱动器供电电压，受GaN VGS额定限制
- 板载可调死区时间生成器，将单一PWM信号转换为独立的高侧和低侧死区时间
- 也可以使用带外部死区时间的单独输入
- 板载3.3 V稳压器用于外部电路供电
- 结到环境的热阻为25 ℃/W，用于评估大功率拓扑
- 高频连接器用于监测GaN栅极
- 可选低侧分流
- 符合RoHS标准
