产品概要
描述

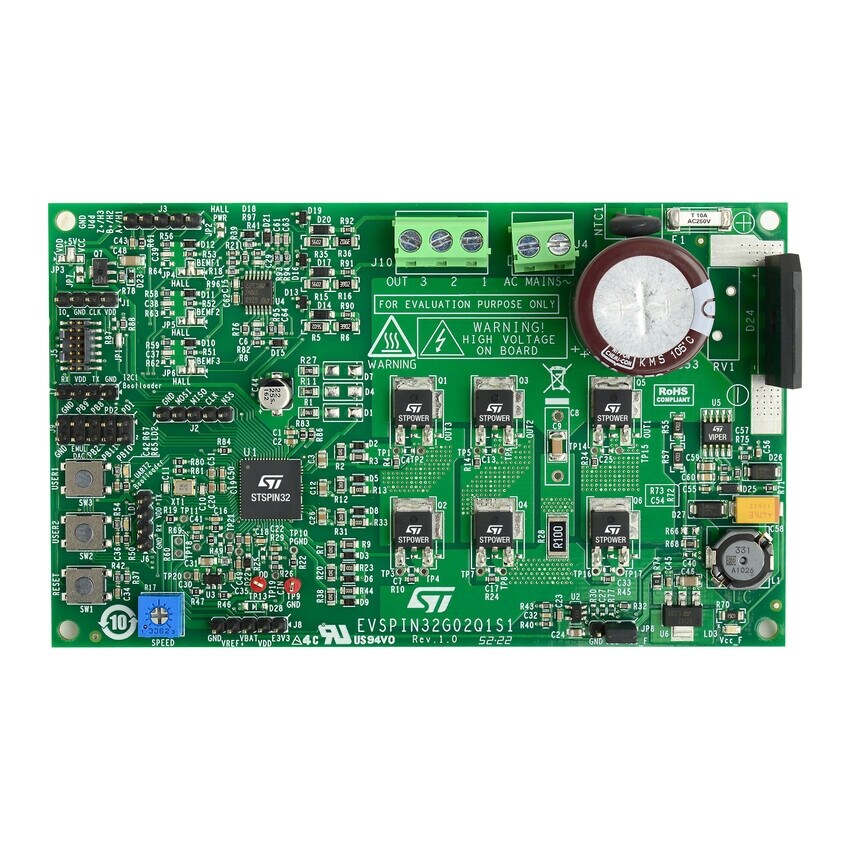

EVSPIN32G02Q1S1开发板是基于STSPIN32G0251控制器的完整三相逆变器，该控制器集成了三相250 V栅极驱动器和Cortex®-M0+ STM32 MCU。功率级配有STD17NF25 MOSFET，但也可使用采用DPAK或powerFLAT 8x8 HV封装的任何IGBT或功率MOSFET。评估板采用单分流传感拓扑，能够实现传感或无传感模式下的FOC和6步控制算法。这使其能够驱动永磁同步电机 (PMSM) 和无刷直流电机 (BLDC)。
评估板兼容宽输入电压范围（从15 VAC (20 VDC) 到120 VAC (170 VDC)），并包含采用降压配置的VIPER013BLS电源级系统，可生成应用所需的+12 V和+3.3 V供电电压。
固件的调试和配置可以通过STLINK调试器使用标准STM32工具完成。此外，还提供SWD和UART TX-RX连接器。
-
性能一览
- 输入电压范围：15 VAC (20 VDC) 至120 VAC (170 VDC)
- 适用于最高300 W的应用
- STD17NF25 MOSFET功率级具有：
V R - 过流阈值设置为4 Apeak
- 适用于IGBT/MOSFET的双封装设计：
DPAK或PowerFlat 8x8 HV - 单分流电流检测，适用于：
传感或无传感6步算法 传感或无传感单分流矢量 (FOC) 算法 - 智能关断过流保护
- 数字霍尔传感器和编码器输入
- 总线电压检测
- 12 V VCC和3.3V VDD电源
- 通过STLINK-V3SET与外部连接
- 简易的用户界面，带有按钮和微调器
- 通过RoHS 认证
