EVLSTCH03-45WPD

概述

样片和购买

开始

Partner products

銷售公文包

Please enter your desired search query and search again

产品概述

描述

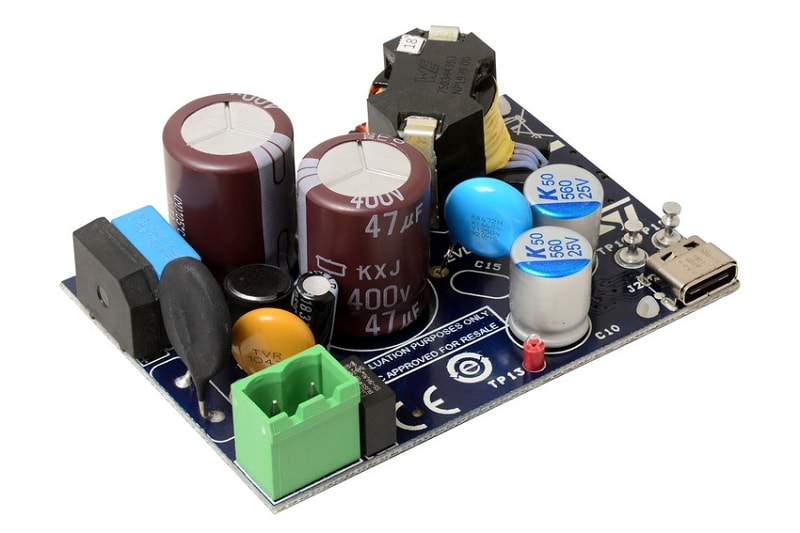

EVLSTCH03-45WPD 45W USB Type-C供电适配器是通过USB-IF认证的解决方案和参考设计。EVLSTCH03-45WPD是一款带有独立USB PD控制器的隔离式电源。该评估板在一次侧采用一个基于STCH03控制器的准谐振反激式转换器，该转换器提供光耦合器反馈以进行稳压。该控制器在同一封装中结合了高性能低压PWM控制器芯片和650V高压启动单元。STCH03控制器可以驱动新型650V MDmesh™ M6技术功率MOSFET STD7N65M6的栅极。

在二次侧，整流基于SRK1001自适应同步整流控制器以提高系统效率。该控制器可驱动100V STripFET™ F7技术功率MOSFET STL110N10F7的栅极。

CC/CV调节环路始终处于次级侧，用于驱动功率调节级和基于STUSB4761控制器的USB Type-C® PD接口。该控制器具有完整的硬件USB PD堆栈，可以按照USB PD标准进行可靠、确定且安全的协商。

TEVLSTCH03-45WPD采用用于ESD保护的Dual Transil阵列ESDA25L，可防止来自USB Type-C^®连接器的破坏性静电放电。

该评估板设有坚固的适配器，具有输出过压、输出欠压、输出过功率和输出短路保护特性。该参考设计可帮助设计人员以简短的物料清单开发适配器，从而快速获得高性价比设计。

所有功能
USB-IF认证

USB Type-C^®PD 3.0参考：

电源模块 EVLSTCH03-45WPD TID: 2071

PD控制器 STUSB4761 TID: 2070

通用交流输入范围 V_IN:

90 V_AC至 264 V_AC

PD 输出配置文件：

5 V - 9 V - 12 V - 15 V @ 3 A

20 V @ 2.25 A

满载时效率最高：

全范围：> 90%

空载功耗（无电缆插件）：

< 30 mW @ 230 V_AC

能效符合所有DOE和UE CoC要求
隔离式准谐振反激式拓扑，具有自适应同步整流功能

可编程输出电压和电流保护

安全性符合EN60065标准

EMI符合EN55022 B级要求

紧凑的外形尺寸：70 x 50 X 26.8 mm

通过RoHS认证
