产品概要
Key Benefits
多样化镜头选择
多款评估摄像头模块可供选择，所有模块均采用统一的连接器与引脚排列，方便您选配理想镜头。
无缝过渡到量产阶段
您可直接购买意法半导体合作伙伴的现成量产模块，或选择镜头定制方案，轻松实现从测试到量产的无缝扩展。
描述

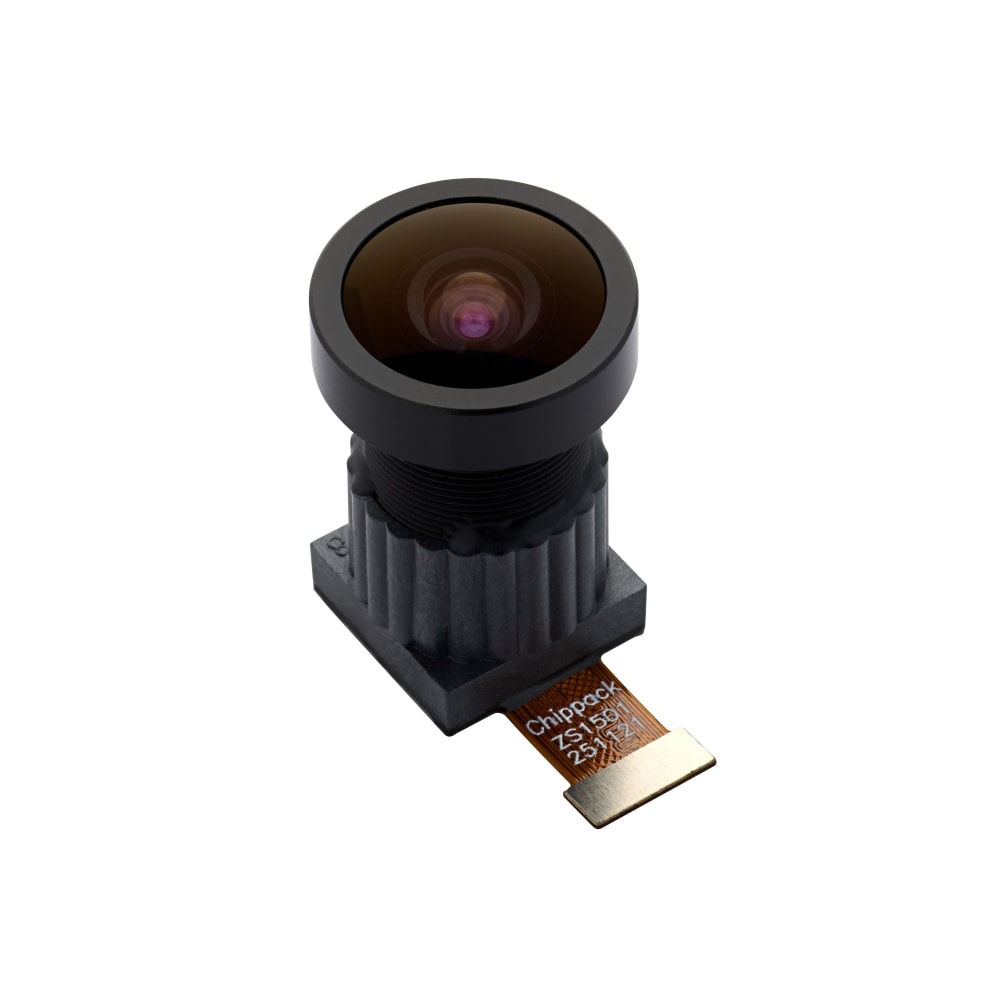

CAM-5943 Promodule是一整套摄像头模块样件，专用于无缝评估和集成VD5943 500万像素单色图像传感器。这些即用型视觉扩展模块集成了VD5943图像传感器、镜头支架、镜头以及即插即用的柔性连接，外形尺寸最小仅为14.0 mm见方。
CAM-5943系列充分运用内置VD5943图像传感器丰富的片上功能，包括混合全局/卷帘快门、片上HDR、多重曝光等。多个GPIO接口支持模块与外部触发信号及照明同步。Promodule采用双通道或四通道MIPI CSI-2输出，运行功耗低，特别适合嵌入式低功耗系统。
提供多款Promodule参考设计，配备不同规格的镜头，以满足各类应用在光学配置和机械尺寸限制方面的需求。所有摄像头模块均配备相同的FPC板对板连接器和引脚排列。这种即插即用型架构支持快速更换Promodule，并在意法半导体BrightSense产品组合中重复使用相同的设置，仅需更换镜头、色彩方案甚至图像传感器。
用户可以使用意法半导体提供的硬件和软件工具，在计算机或嵌入式处理板上对CAM-5943 Promodule进行测试和集成。兼容的EVK Main和P-Board硬件套件分别能够直接连接到PC和嵌入式处理平台。模块随附双面胶贴，便于安装到目标板上。可以从网站的“成像软件”部分下载评估GUI软件和Linux驱动程序。
-
性能一览
- “Promodule”：用于评估的一站式摄像头模块：
- 包括VD5943图像传感器、镜头支架、镜头和即插即用的柔性连接。
- 在洁净室环境中使用专用设备对镜头进行聚焦、点胶固定和测试。
- 尺寸小至14.0 mm²，还可通过合作摄像头模块集成商的定制化方案实现更小尺寸。
- 高镜头灵活性：
- 支持紧凑型模块设计的通用镜头（81° DFOV，透明滤光片）。
- 可最大化视场角的超广角镜头（155° DFOV，透明滤光片）。
- 即插即用型连接器，可随时更换Promodule：
- FPC板对板30引脚连接器。
- 所有意法半导体Promodule通用的同一连接器。
- 便于评估和集成：
- 在计算机上，使用EVK Main硬件工具和免费的评估GUI软件，通过USB输出。
- 在嵌入式处理平台上，使用P-Board硬件工具和免费的Linux软件工具，通过MIPI CSI-2输出。
- “Promodule”：用于评估的一站式摄像头模块：
