产品概述
描述

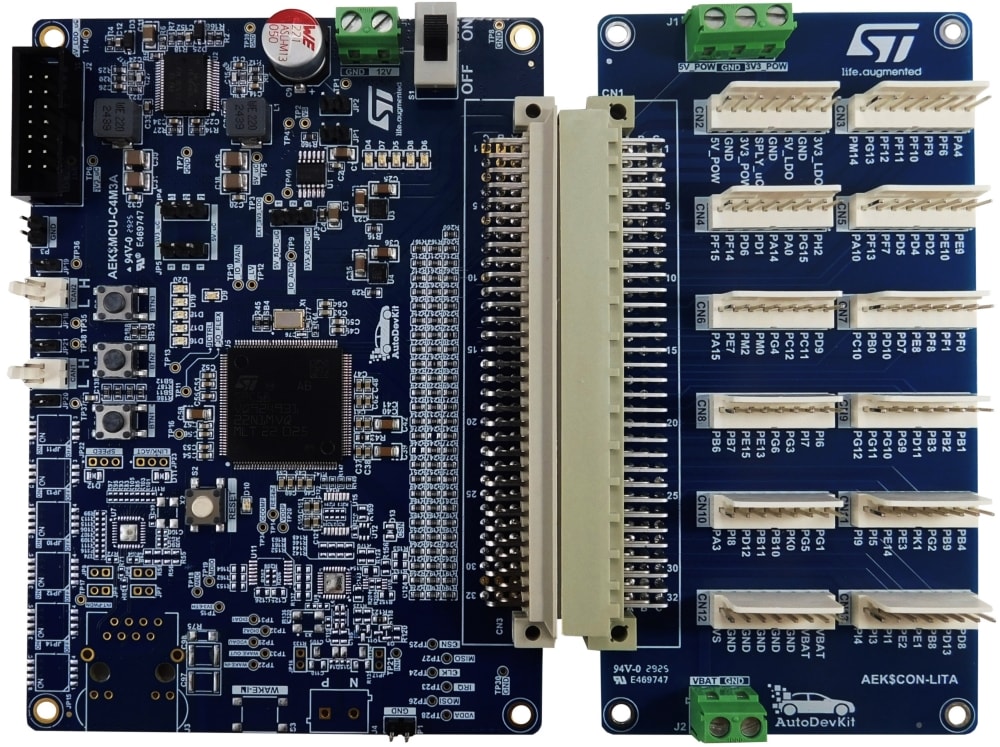

AEK-MCU-C4MLIT3评估套件包含一块MCU板 (AEK-MCU-C4M3) 和一块连接器板 (AEK-CON-LIT)。
AEK-MCU-C4M3专为汽车和运输应用设计，同时满足其他需要汽车级安全与保密性的应用需求。加密专用MCU内核作为硬件安全模块 (HSM) 与双核180 MHz通用32位处理器协同工作，由具有4 MB Flash存储器的板载SPC58EC80E5 MCU托管。
双CAN-FD收发器支持最高8 Mbps通信速率的高速CAN-FD应用，具备低静态电流、电磁兼容性 (EMC) 和静电放电 (ESD) 特性。
该开发板还集成了OpenOCD调试器/编程器、MCU外设连接器、唤醒按钮和复位按钮。
MCU ADC参考电压由L5963 IC内嵌的稳定线性稳压器 (LDO) 提供或由L99VR02JTR IC根据所选电压提供。
该板具备对外部5 V或3.3 V负载的独立供电能力。
两个电熔丝（STEF05L用于5 V，STEF033用于3.3 V）可在板级上电时以平稳可控地提升外部输出电压。这种谨慎上升有助于防止电源至负载的浪涌电流，从而保护外部电源免于过载。此特性在单一电源驱动多负载的场景中尤其有用。
为支持开发阶段的系统复位，在开发板布局中添加了一个复位按钮，同时集成反向电池保护电路以实现稳健保护。
预装载的演示固件实现上电时板载LED闪烁。
MCU板既可独立使用，也可通过标准化96引脚即插即用汽车统一连接器轻松连接其他功能板（也称为子板）。
如果所用功能板未配备相同的96引脚连接器，可通过套件附带的AEK-CON-LIT连接器板（不单独销售）实现与MCU板的连接。
-
所有功能
- AEK-MCU-C4M3 MCU板搭载面向汽车通用应用的SPC58EC80E5QMC1Y双核180 MHz 32位Power Architecture MCU
- AEK-CON-LIT连接器板简化了对汽车统一连接器96引脚的访问
- 12 V DC电源连接器，用于外部供电。该开发板也可通过汽车统一连接器供电
- L5963汽车级双单片开关稳压器，带LDO。为内部与外部电源提供最高2 A的5 V与3.3 V电源轨
- 微控制器的两种电压配置（5 V或3.3 V）
- STEF033/STEF05L电熔丝为3.3 V与5 V线路提供最高2.5 A限流 (ILIMIT) 与0.5 A短路电流 (ISHORT) 保护，集成短路、过载与热锁存保护机制
- L99VR02JTR汽车级线性稳压器提供可配置输出电压（500 mA电流驱动能力），为5/3.3 V电源轨提供DC-DC之外的额外集成保护
- JTAG连接器
- 5个通用LED
- 复位与唤醒按钮
- 4路3.3 V/5 V SPI接口
- 1路借助固定电平转换器在3.3 V下工作的SPI接口
- 标准化96引脚即插即用汽车统一连接器，包含外部电源电压引脚与ADC、EMIO、中断、GPIO、DSPI、CAN、I²C与UART等通用引脚
- 2个CAN-FD收发器
- 反向电池保护专用电路
- 待机模式下超低静态电流
- 紧凑尺寸：
- AEK-MCU-C4M3：127 mm x 90 mm
- AEK-CON-LIT：127 mm x 65 mm
- 纳入AutoDevKit生态系统
