运算放大器(运放)

运算放大器(简称运放)在模拟信号调节应用中起着重要作用。运放由Karl Dale Swartzel Jr.在1941年发明,如今广泛应用于各类电子设备中。

无论是工业应用向工业4.0的转型,还是汽车客户向电气化过渡,运放都扮演着关键的角色

ST运算放大器

意法半导体的运算放大器产品组合提供独特的高性能、低功率和精密运算放大器,采用微型封装。
其电压范围为1.5 V至44 V,工作温度范围为-40 °C至175 °C。

运算放大器有哪些用途?为什么应该选择意法半导体的运算放大器?

运算放大器主要用于

  • 交流和/或直流信号放大
  • 缓冲
  • 驱动信号
  • 增益和电平移位
  • 滤波
  • 执行数学运算

但实际的用途远远不止这些 - 我们的产品将为您带来以下优势

  • 市面上常见的微功率运算放大器,功耗低至600 nA
  • 高可靠性、高产能的标准及高性能运算放大器供应商
  • 节省空间的封装,包括CSP、DFN、QFN、SOT-23和SC-70

运算放大器的类型

每种应用都需要一个合适的运算放大器:探索我们不断扩展的运算放大器系列,这些产品专为应对工业、汽车和消费市场的各种挑战而设计。

10年长期供货计划
  • 低功耗运算放大器

    电流消耗非常低的运算放大器,不仅能延长电池寿命,还适用于众多不同的应用。

  • 高精度运算放大器

    意法半导体的精密运算放大器解决方案包含零漂移放大器,以及在整个温度范围内具有低失调漂移的放大器。可与任何传感器完美配合使用,包括气体、温度、压力和位置传感器。

  • 低输入偏置电流运算放大器

    我们的系列产品适合任何跨阻抗应用,或可用作处理高阻抗传感器。

  • 轨到轨运算放大器

    我们的轨到轨运算放大器产品包含多个系列,涵盖不同的电压范围及多种功耗和增益带宽组合。

  • 高电压运算放大器

    我们的高电压系列产品具有从2.7 V到36 V的扩展电源电压范围,简化了各种汽车和工业应用的设计:滤波器、电源和电机控制、执行器驱动、霍尔效应传感器和电阻式换能器。

  • 高速运算放大器

    意法半导体提供高端高速运算放大器产品组合。

特色运算放大器

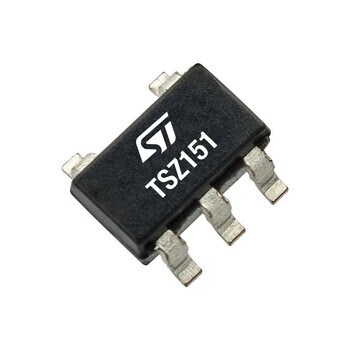

TSZ151 超高精度、高带宽、
零漂移5 V运算放大器

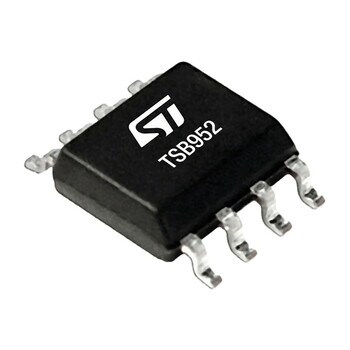

TSB952 高带宽、轨到轨输出、36 V运算放大器

tsb712 6 MHz精密运算放大器

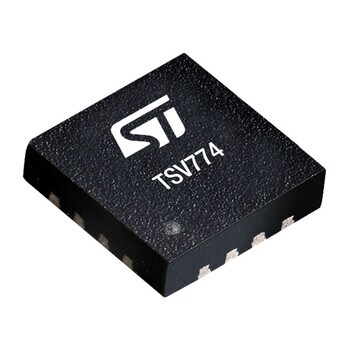

TSV774高带宽、低偏移的轨到轨5 V运算放大器

面向汽车应用的运算放大器

汽车级运算放大器

了解我们的汽车级运算放大器产品组合,其拥有非常高可靠性和质量,可满足汽车应用需求。

查看所有汽车运算放大器

运算放大器 - 快速参考指南 (PDF)

下载这份非常实用的PDF,其中涵盖:

  • 如何为应用选择正确的运算放大器?
  • 典型运算放大器应用和关键参数
  • 使用意法半导体运算放大器应用程序逐步选择运算放大器
  • 意法半导体的运算放大器命名惯例
  • 词汇表



意法半导体的运算放大器系列一览

operational amplifier portfolio
通过使用此样件套件
了解并测试高性能运算放大器
配备TSB582双运算放大器的线控转向分解器驱动器
适用于SMPS和模拟IC的电气模拟软件,速度极快且功能强大

New 20MHz, low-offset op amp in high-performance 5V family

单运算放大器TSV771和双运算放大器TSV772均具有高精度、低功耗等优点,非常适合低侧电流测量。

两款器件还具有轨到轨输入/输出和20MHz增益带宽(GBW),属于单位增益稳定放大器,进一步壮大了意法半导体的高性能5V运算放大器阵容。TSV772具有13V/µs电压转换率、7nV/√Hz输入噪声密度,以及4kV的ESD能力(HBM),以非常小的2.0mm x 2.0mm DFN8封装提供强大的全面性能,

同时也提供汽车级版本。

高带宽、低偏移的5 V运算放大器,面向工业和汽车应用

意法半导体的5V运算放大器阵容中加入两款TSV7722TSV7723高性能双运算放大器。
TSV7722和TSV7723(有关断选项)拥有22 MHz的增益带宽积、50 µV的输入偏移电压,以及宽泛的电源电压范围,是工业和汽车应用中低侧电流检测的理想选择。

汽车级版本也可用于TSV7722

通过信号调节实现更好的能源管理

选择最优质的运算放大器和监控IC,以便改善几乎任何面向个人电子产品、汽车和工业应用可再生能源、电动自行车、电信、自动化等领域的设计。

深入了解特色产品:

  • TSV7:高精度5 V运算放大器
  • TSC2:高性能电流检测放大器
  • TSB:低功耗、高电压36 V运算放大器
  • TSC1641:带MIPI I3C和I²C接口的数字电源监控器

观看在线研讨会

TSZ151ICT/IYCT:面向传感器接口的高精度运算放大器

TSZ151ICT/IYCT是一款单运算放大器,提供卓越的精度和稳定性、极低的输入偏移电压(25°C时为7 μV)以及超低的温度漂移。

这款器件拥有轨到轨输入和输出、1.6 MHz增益带宽产品和超低输入偏置电流,因此是高精度传感器接口的理想选择

TSZ151ICT/IYCT通过了AEC-Q100汽车级认证,采用标准SC70-5封装,具有极低功耗,5 V时仅消耗210 μA电流,可提供极为出色的速度/功耗比。

Questions / Answers

理想运放和实际运放的主要特点是什么?

理想运放

实际运放

无限带宽:所有频率信号都被放大(无衰减)。 每种运放都有其特定的增益带宽积:在期望的增益下,输入频率不应超过该特定的频率范围。
无限输入阻抗:以免影响上游电路。 输入阻抗非常高但有限。
零输出阻抗:以免影响下游电路。 输出阻抗非常低但不为零。

运放的主要应用是什么?

简单地说,运放几乎存在于所有电子设备中,可以用于各种应用场景,具体取决于外部组件/电路或拓扑结构。

差分放大器(差动放大器)

运算放大器差分放大器电路

用于放大其输入之间的电压差。

反相放大器

运算放大器反相放大器电路

反相放大器是差分放大器的一种特殊形式,其输出相对于输入有180°反相。

非反相放大器

运算放大器非反相放大器电路

在这种情况下,输出电压总是与输入电压同相,因此该拓扑称为非反相。

电压跟随器(单位缓冲放大器)

运算放大器电压跟随器电路

该电路一般不需要外部元件,并提供高输入阻抗和低输出阻抗,使其成为一款非常实用的缓冲器。
