优质成像代工

提供各种先进的成像技术

意法半导体在光学模块图像传感器领域拥有丰富的专业知识以及不断扩展的专有技术组合,可面向各种应用提供专业化和差异化的成像解决方案。
我们可通过CMOS图像传感器 (CIS) 代工服务提供先进的成像技术。此类服务适用于各种规模的项目,可帮助您及时抓住各种创新机遇。凭借“增强型代工”方法以及投入大量研发资金,意法半导体开发出了多种用于打造独特解决方案的技术、IP和工具。意法半导体聘用了在技术、设计、系统和工业化领域拥有丰富专业知识的成像专家。

我们可在产品的整个生命周期内为您提供优质服务,并可面向各种应用提供支持。意法半导体代工厂曾在制造专用成像IC和模块方面创下了不俗的业绩。此外,常规的多项目晶圆 (MPW) 服务也有助于降低开发成本,并可将昂贵的专用掩膜组所涉及的风险降至最低。
意法半导体的成像技术和代工服务适合各种应用领域,包括大规模的消费和移动市场以及医疗或数码单反相机等专业市场。此类技术和服务的适用范围还包括汽车太空和国防应用,以及面向机器人和工业应用领域的机器视觉。

广泛的目标应用范围:

  • 专业摄影与视频制作(数码单反相机、广播)
  • 机器视觉
  • X光、医疗
  • 汽车
  • 安保
  • 太空

优质成像代工服务

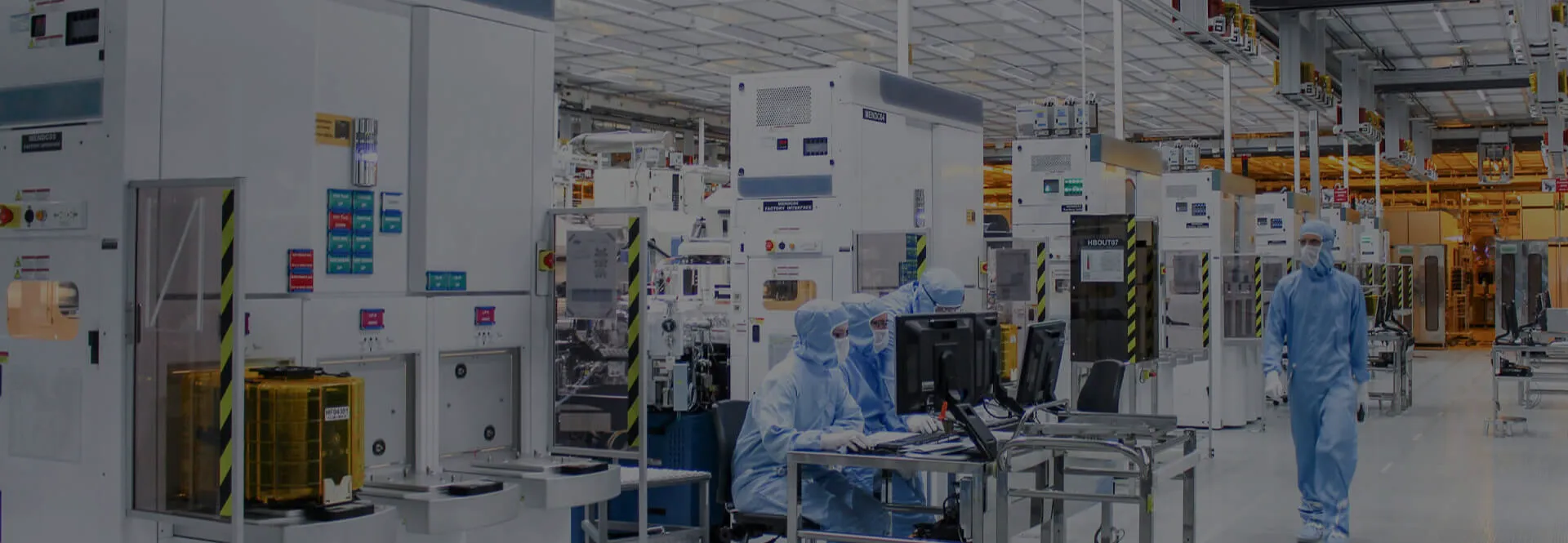

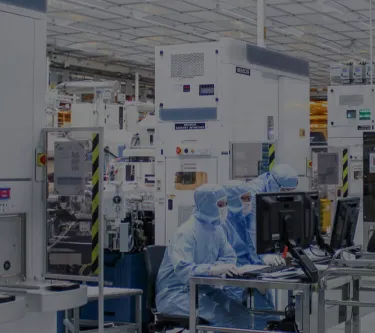

  • 欧洲8英寸和12英寸CIS晶圆厂
  • 内部µLens镜头、彩色滤光片、1D和2D拼接
  • 工艺和良品率优调
  • 像素架构和设计、质量和故障分析

广泛的技术组合和专业知识

  • 专用硅技术构建模块
  • 小型和大型卷帘快门和全局快门传感器
  • SPAD
  • 种类齐全的模拟和数字IP
  • ISP、像素、算法和光学专业知识
