产品概述
描述
BlueNRG-LP是一款超低功耗的可编程Bluetooth®低功耗无线SoC解决方案。它内嵌了意法半导体先进的2.4 GHz RF无线电IP，结合了无与伦比的性能和超长电池寿命。符合Bluetooth®低功耗SIG核心规范版本5.2，支持点对点连接和Bluetooth™ Mesh网络，允许以可靠的方式建立大规模设备网络。BlueNRG-LP还适用于2.4 GHz专有无线通信，支持超低延迟应用。
BlueNRG-LP内嵌了一个Cortex®-M0+微控制器，运行速度高达64 MHz，另有BlueNRG内核协处理器（基于DMA），用于Bluetooth®低功耗的时序关键型操作。
Bluetooth®低功耗5.2规范支持的主要特性有：
2 Mbps数据速率、远距离（编码的PHY）、扩展广播、通道选择算法#2、GATT缓存、硬件支持同步连接、同时充当主/从和多个角色、扩展包长度支持。
除此之外，BlueNRG-LP还提供增强的安全硬件支持，包含以下专用硬件功能：
真随机数发生器 (RNG)、加密AES、最高128位的安全协处理器、公钥加速器 (PKA)、CRC计算单元、64位唯一ID、Flash存储器读/写保护。
您可以配置BlueNRG-LP，使其支持独立或网络处理器应用。在第一种配置中，BlueNRG-LP作为应用中的一个器件，用于管理应用代码和低功耗蓝牙栈。
BlueNRG-LP内嵌灵活的高速存储类型：
256 KB的Flash存储器、64 KB的RAM存储器、1 KB的一次性可编程 (OTP) 存储区域、7 KB的ROM存储器（意法半导体保留区域）。
内存和外设之间（以及内存到内存）的直接数据传输由8个DMA通道支持，DMAMUX外设具有完全灵活的通道映射。
BlueNRG-LP内嵌有12位ADC，可测量多达八个外部信号源和三个内部信号源，包括电池监测和温度传感器。
BlueNRG-LP配有一个低功耗RTC和一个高级16位定时器。
BlueNRG-LP带有标准与高级通信接口：
1x SPI，2x SPI/I2S，1x LPUART，1x USART支持ISO 7816（智能卡模式）、IrDA和Modbus模式，2x I2C支持SMBus/PMBus，1x通道PDM。
BlueNRG-LP的工作温度范围是-40至+105°C，供电电压范围是1.7 V至3.6 V。一组完整的节电模式，适合低功耗应用设计。
BlueNRG-LP集成了高效的SMPS降压转换器和带固定阈值的集成PDR电路，当VDD下降到1.65 V以下时会进行器件复位。
BlueNRG-LP有不同的封装版本，支持：
32 I/O QFN48封装、20 I/O QFN32封装、30 I/O WCSP49封装。
-
所有功能
- 支持Bluetooth 5.2规范的Bluetooth®低功耗系统级芯片
- 2 Mbps数据速率
- 远距离（编码的PHY）
- 扩展广播
- 通道选择算法#2
- GATT缓存
- LE Ping程序
- 定期广播和定期广播同步传输
- 以连接为导向的LE L2CAP信道
- LE功率控制和路径丢失监测
- 无线电
- 接收灵敏度等级：-97 dBm @ 1 Mbps，-104 dBm @ 125 kbps（远距离）
- 可编程输出功率，可达+8 dBm（天线连接器处）
- 支持的数据速率：2 Mbps、1 Mbps、500 kbps以及125 kbps
- 128个物理连接
- 集成式巴伦
- 支持外部PA
- BlueNRG内核协处理器（基于DMA），用于Bluetooth®低功耗时序关键型操作
- 2.4 GHz专有无线电驱动
- 适用于需要符合以下射频规定的系统：ETSI EN 300 328、EN 300 440、FCC CFR47第15部分、ARIB STD-T66
- 用于优化匹配和滤波的集成无源器件 (IPD) 配套芯片
- 超低功耗无线电性能
- 关断模式下10 nA (1.8 V)
- 深度停留模式下0.6 µA（外部LSE和BLE唤醒源，1.8 V）
- 深度停留模式下0.9 µA（内部LSI和BLE唤醒源，1.8 V）
- 发射端峰值电流4.3 mA（0 dBm，3.3 V）
- 接收端峰值电流3.4 mA（灵敏度等级，3.3 V）
- 高性能的超低功耗32位Cortex-M0+，运行频率可达64 MHz
- 动态电流消耗：18 μA/MHz
- 工作电压：1.7至3.6 V
- 温度范围为-40ºC至105ºC
- 供电和复位管理
- 高效率的嵌入式SMPS降压转换器，采用智能旁路模式
- 超低功耗的上电复位 (POR) 和下电复位 (PDR)
- 可编程电压检测器 (PVD)
- 时钟源
- 具有故障保护的32 MHz晶体振荡器，配集成式微调电容器
- 32 kHz晶体振荡器
- 内部低功耗32 kHz RO
- 256 KB的片上非易失性Flash存储器
- 64 KB或32 KB的片上RAM
- 1 KB的一次性可编程 (OTP) 存储区域
- 内嵌UART自举程序
- 超低功耗模式，带/不带定时器和RAM内容保留
- 正交解码器
- 增强型安全机制，例如：
- Flash存储器读/写保护
- SWD禁用
- 安全自举程序
- 安全特性
- 真随机数发生器 (RNG)
- 硬件加密AES，最高128位安全协处理器
- HW公钥加速器 (PKA)
- CRC计算单元
- 64位唯一ID
- 系统外设
- 1x 8通道DMA控制器，支持ADC、SPI、I²C、USART和LPUART
- 1x SPI
- 2x SPI/I2S
- 2x I2C (SMBus/PMBus)
- 1x PDM（数字麦克风接口）
- 1x LPUART
- 1x USART（ISO 7816智能卡模式、IrDA、SPI主设备和Modbus）
- 1x独立WDG
- 1x实时时钟 (RTC)
- 1x独立系统定时器
- 1x 16位6通道高级定时器
- 多达32个快速I/O
- 其中28个具有唤醒功能
- 其中31个为5 V耐压
- 模拟外设
- 12位ADC，具有8个输入通道，最高可达16位，带抽取滤波器
- 电池监测
- 模拟看门狗
- 带PGA的模拟麦克风I/F
- 开发支持
- 串行线调试 (SWD)
- 4个断点和2个观察点
- 所有封装均符合ECOPACK2标准
- 支持Bluetooth 5.2规范的Bluetooth®低功耗系统级芯片

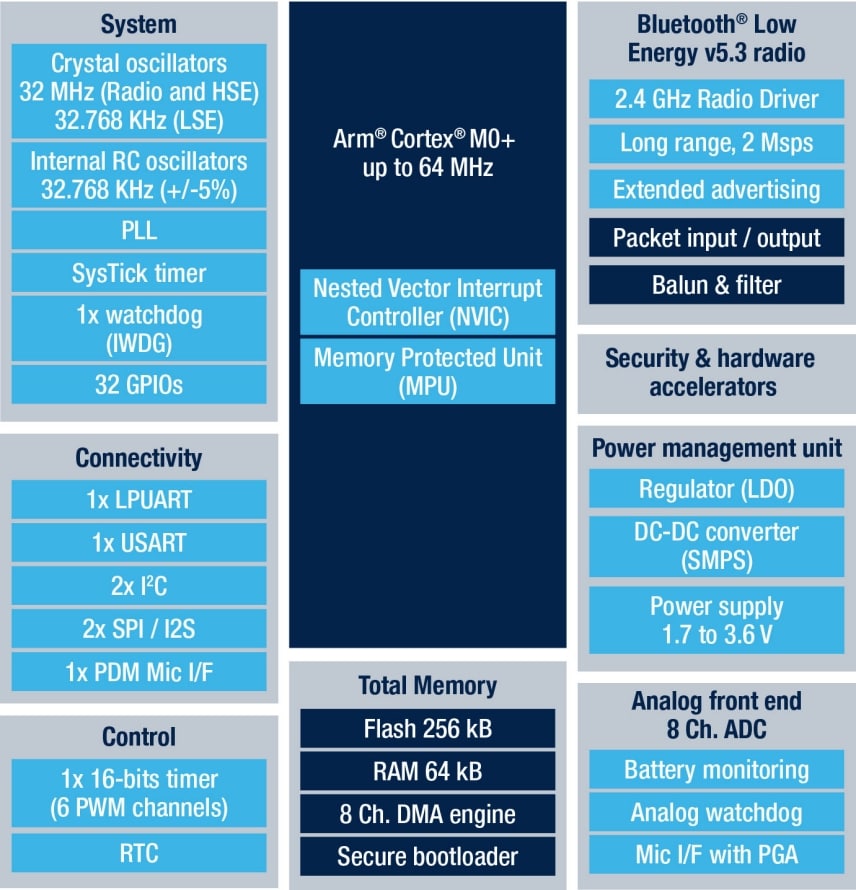

电路原理图
您可能还会喜欢...
特别推荐
EDA符号、封装和3D模型
STMicroelectronics - BlueNRG-LP
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | 材料声明** |
|---|---|---|---|---|---|
| BLUENRG-345AC | 批量生产 | VFQFPN 32 5x5x1.0 mm | 工业 | Ecopack2 | |
| BLUENRG-345AT | 批量生产 | VFQFPN 32 5x5x1.0 mm | 工业 | Ecopack2 | |
| BLUENRG-345MC | 批量生产 | VFQFPN 48 6x6x0.9 | 工业 | Ecopack2 (**) | |
| BLUENRG-345MT | 批量生产 | VFQFPN 48 6x6x0.9 | 工业 | Ecopack2 (**) | |
| BLUENRG-345VC | 批量生产 | WLCSP MSL1 | 工业 | N/A | |
| BLUENRG-345VT | 批量生产 | WLCSP MSL1 | 工业 | N/A | |
| BLUENRG-355AC | 批量生产 | VFQFPN 32 5x5x1.0 mm | 工业 | Ecopack2 | |
| BLUENRG-355AT | 批量生产 | VFQFPN 32 5x5x1.0 mm | 工业 | Ecopack2 | |
| BLUENRG-355MC | 批量生产 | VFQFPN 48 6x6x0.9 | 工业 | Ecopack2 (**) | |
| BLUENRG-355MT | 批量生产 | VFQFPN 48 6x6x0.9 | 工业 | Ecopack2 (**) | |
| BLUENRG-355VC | 批量生产 | WLCSP MSL1 | 工业 | N/A | |
| BLUENRG-355VT | 批量生产 | WLCSP MSL1 | 工业 | N/A | |
BLUENRG-345VC
Package:
WLCSP MSL1Material Declaration**:
BLUENRG-345VT
Package:
WLCSP MSL1Material Declaration**:
BLUENRG-355AC
Package:
VFQFPN 32 5x5x1.0 mmMaterial Declaration**:
PDFBLUENRG-355MT
Package:
VFQFPN 48 6x6x0.9Material Declaration**:
BLUENRG-355VT
Package:
WLCSP MSL1Material Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
