SL-VIPGAN50FL

批量生产
Design Win

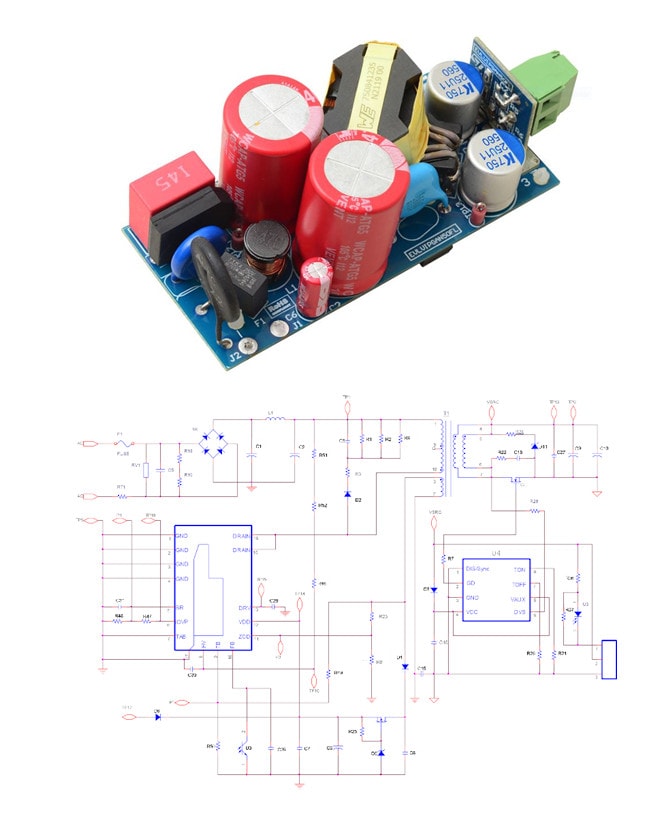

50W QR Flyback with VIPerGaN50

解决方案说明

VIPERGAN50是一款新型高级准谐振离线转换器,其中包含一个用作电源开关的650V GaN HEMT,以及一个配备全套功能与保护机制的控制器。该产品是一款高效、可靠的解决方案,适用于反激式隔离应用,其输出功率可达50 W,且支持多种电源电压。

全套功能助力轻松设计出高效离线电源

ZVS准谐振工作模式具有动态消隐时间和谷同步功能,始终在漏极电压谐振的波谷处接通电源开关,降低了开关损耗,并显著提升任意输入线路和负载条件下的整体效率。此外,VIPERGAN50还具有谷值锁定功能,确保实现持续跃谷。

先进的电源管理功能配合超低的静态电流有助于实现极低的待机功耗,除此之外,前馈补偿可有效减少整个输入电压范围内输出峰值功率的波动。频率抖动有助于通过EMI合规性测试,即使输入滤波器尺寸减小也能够达到这一效果。

VIPERGAN50包含一整套保护功能,能够显著提升最终产品的安全性和可靠性。此外,所有保护功能都已配置为在发生电源故障后自动重启,可进一步提升安全性。

  • 主要产品优势

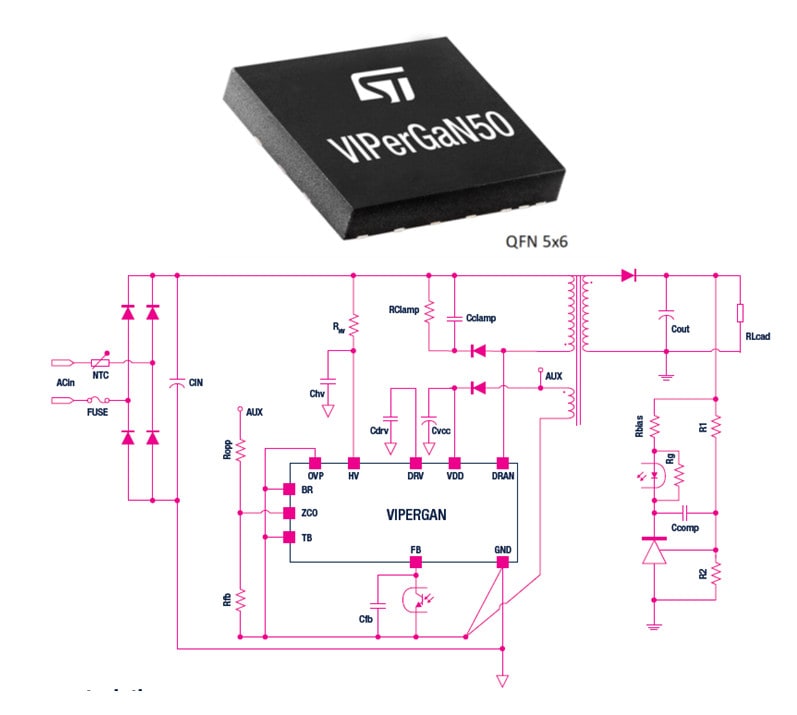

    VIPERGAN50 - 高级准谐振离线高压转换器

    采用了GaN晶体管,可提高功率密度、效率以及开关频率,能够帮助人们设计出尺寸更小、重量更轻的PCB,从而简化SMPS的设计并提高其整体性能。

  • All Features_zh

    • 高级功能
      • 准谐振工作模式具有动态消隐时间和可调节谷同步延迟功能,可在任何输入/输出条件下有效提高效率。
      • 支持谷值锁定模式,可确保持续跃谷。
      • 输入电压前馈补偿,可实现独立于电源的输出峰值功率干预
      • 支持自适应突发模式,可在轻度负载条件下实现高级电源管理
      • 频率抖动,用于EMI抑制
      • 输出过载保护
      • 输出过压保护
      • 输入过压保护
      • 过压和欠压保护
      • 内嵌热关断保护
    • 性能优势
      • 满载时的4点平均激活模式效率:>90%(符合欧洲CoCV5要求)
      • 空载输入功耗:230 V时< 85 mW
    • 成本优势
      • 占用空间小
      • 频率抖动有助于减小输入滤波器尺寸
    • 认证
      • 符合IEC 55022 B类传导电磁干扰相关要求
      • 符合RoHS指令要求
