SL-MG1-250WLLC

批量生产
Design Win

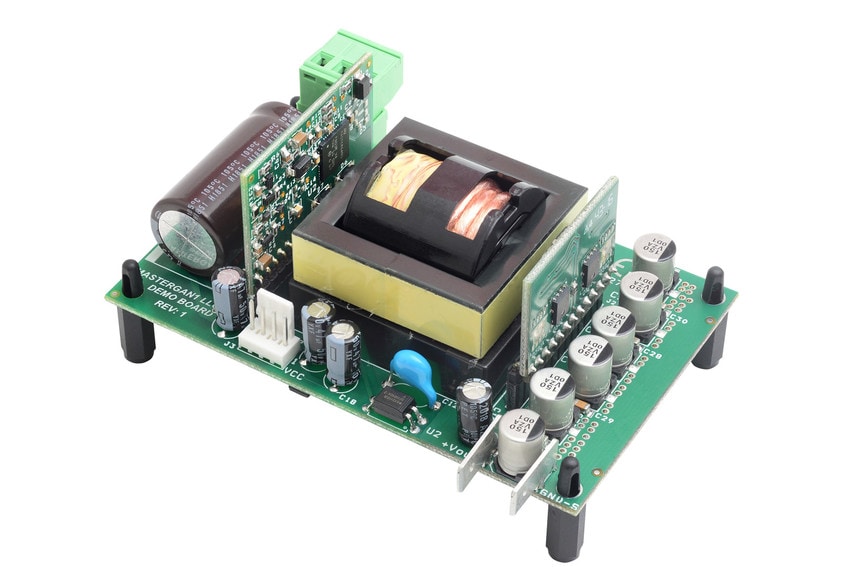

采用MasterGaN1的24V-250W高效紧凑型DC/DC 转换器解决方案

解决方案说明

这种非常高效的谐振LLC转换器解决方案在初级侧无需散热器,这使其非常适合工业dc-dc、适配器和空间非常有限的消费级SMPS应用。

高度集成的元件部分(从带嵌入式驱动器和成对的GaN FET的MasterGaN1 SiP开始)可确保转换器具有出色的功率密度,并通过集成式驱动电路和更少的总元件数量降低设计复杂度。

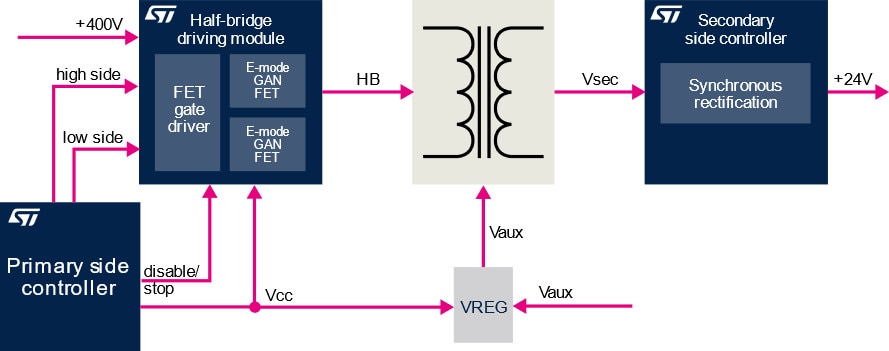

L6599A谐振控制器通过MasterGaN SiP来提供初级侧调节,并具有驱动谐振半桥拓扑所需的全部功能。次级侧同步整流通过驱动两个MOSFET的SRK2001控制器来实现,这也有助于显著提高效率。

转换器具有过流、短路和过压保护功能,并带输入电压监控,可在启动时确保正确的级联转换器顺序,以避免输入电压不足造成潜在破坏性操作。

  • 主要产品优势

    MASTERGAN1 - 高级功率系统级封装

    这种高级功率系统级封装可在内部管理所有复杂的GaN FET驱动,并能够以更高的频率实现比传统硅器件更安全的操作,这可以在最终应用设计中显著改善热功率和效率。

    L6599A - 高压谐振控制器

    这种高压谐振控制器可确保高频率与高效率的初级侧调节,并支持轻载下的突发模式操作,可最大限度地降低功耗,并具有完整的过载和短路保护,简单的过压和过热关断实现以及先进的浪涌电流控制。

    SRK2001-同步整流控制器

    SRK2001控制器可在所有负载下确保最大效率,极低的静态功耗和用于自补偿寄生电感的自适应控制算法,可在所有条件下优化MOSFET的导通。通过MOSFET的Kelvin感应和非常有限的外部组件要求,IC可简化设计并提高可靠性。

  • All Features_zh

    • 谐振半桥拓扑
    • 输出电压:24 V
    • 输出功率高达250 W
    • 标称输入电压:400 V ±10%
    • 输出具有短路和过电流保护
    • 用于启动控制和欠压保护的输入电压监控器
