AEK-MOT-TK200G1评估板用于驱动汽车电动尾门的打开/关闭系统，以确保充分的安全性和可靠性。

此板件能够驱动三个不同电机。两个电机用于升降汽车尾门，第三个电机则用于锁定行李箱。

此板件还能驱动两个不同的高输入能力负载，如两条LED灯带。一条用于行李箱打开时的内部照明，另一条用于车牌照明。

AEK-MOT-TK200G1评估板可用作小型ECU，满足汽车尾门的典型要求。

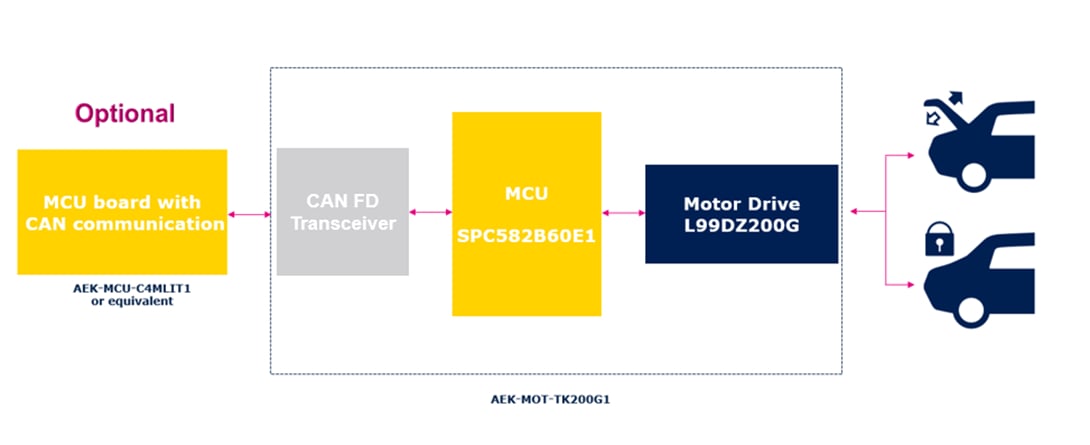

板件包含：

• SPC582B60E1 ASIL-B汽车MCU，具有1 Mb Flash存储器，通过SPI与多电机驱动器（L99DZ200G）通信
• L99DZ200G门区系统IC，控制连接到板件的所有负载
• CAN连接器，使域控制器能够与AEK-MOT-TK200G1远程交互。

此外，为了支持直流电机定位和提升执行安全性，增加了用于L99DZ200G H桥输出电流检测的电路。板上电路通过两个连接器耦合，专用于来自电机的霍尔传感器反馈。两个特性既可以搭配使用，也可以独立使用。

为了获得更高的安全性，产品还提供了维修钥匙机制。此机制包含MCU和L99DZ200G芯片之间的连续通信交互，能够与MCU和L99DZ200G之间的所有其他通信同时进行。

为了正确地管理L99DZ200G，必须在可配置的时间窗口内，满足维修钥匙机制。当维修钥匙失效时，L99DZ200G将关闭所有输出并进入故障安全模式。维修钥匙机制也可进行实时配置。
