解决方案说明
基于AutoDevKit™计划构建的自适应前照灯解决方案套件现已上市。该套件的硬件和软件分为完全独立的硬件和软件组件，方便开发人员轻松评估、添加/移除功能、自定义代码并快速实现平台原型设计。
目标应用
汽车前照灯（近光灯、远光灯、日间行车灯、转向灯、雾灯） 特种车辆灯具（警车、救护车、消防车...） 车辆辅光源（吉普车、摩托车、拖拉机...） 主要产品优势 SPC58 Chorus C系列是我们通用汽车Power Architecture® MCU产品家族的重要成员。它专为车身、网络和安全应用打造，例如互联车辆中的安全车载通信系统。根据ISO 26262规范设计的SPC58 C系列支持ASIL-B安全标准，达到了EVITA medium安全级别，能够保障车载架构和通信协议（例如具有音视频桥 (AVB) 能力的以太网）的安全性。
L9616是一款双向收发器，用于与CAN控制器连接时的信号调理和处理。使用屏蔽或非屏蔽线对，支持高达1 Mbaud的数据传输速率。
L99LD21是一款灵活的LED驱动器，专为控制汽车前照灯应用中的两个独立高亮度LED灯带而设计。它由一个高效的单片式升压控制器和一个双通道降压转换器组成。
L99SM81V是一款车规级集成驱动器，用于双极双相步进电机，能够以可编程振幅实现电流受控的微步进。该设备配有一个5 V电压稳压器，用于为外部传感器供电。

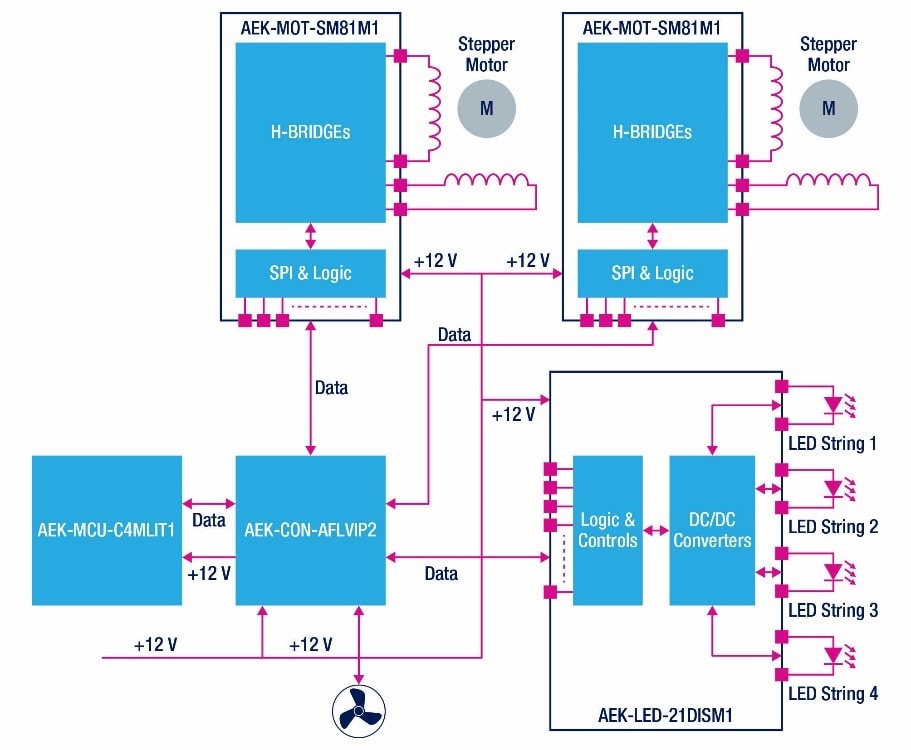

All Features_zh 可组合开发板以构建自动前照灯调节系统 (AFL) 整个系统均由MCU板控制和监视 同单独提供的AEKD-AFLLIGHT1前照灯模拟器完全兼容，支持以下负载： 用于调整灯光投射角度（X和Y方向）的两个步进电机； 用于远光灯、近光灯、DRL和转向灯的LED灯带电流； 冷却风扇。 固件“SPC58ECXX_RLA Adaptive Front Lighting (AFL)”可以作为AutoDevKit Studio项目导入和生成。编译后的代码可以通过示例应用软件烧写到控制板SPC58 MCU上，以用于独立控制上述负载。 配有专用连接器板，便于在测试和原型设计过程中连接和断开开发板。 附加通用连接器板有利于连接器引脚重新分配和板卡堆叠 符合WEEE和RoHS标准 所有意法半导体组件均达到车规级标准
Kit Description
经销商的可用性 AEKD-AFLPANEL1
代理商库存报告日期:
经销商的可用性 AEKD-AFLLIGHT1
代理商库存报告日期:
自适应前照灯解决方案套件是一体化工具，面向负责开发汽车照明、LED驱动、步进电机控制、CAN通信领域ECU的工程师。
该套件将帮助您快速熟悉自适应前照灯应用的开发。
一种工具，多种用途：
使用通用平台评估产品 评估ECU功能之间的交互 使用全模块化软件组件来构建和修改原型，无需处理繁杂的技术细节 通过分析提供的源代码来了解整个系统 以硬件和软件套件为基础完成ECU开发 从可用驱动中挖掘单个器件的信息
Estimated cost is an approximate order cost without tax and shipment. Final cost (products, TAX and shipping) will be provided at the check-out.

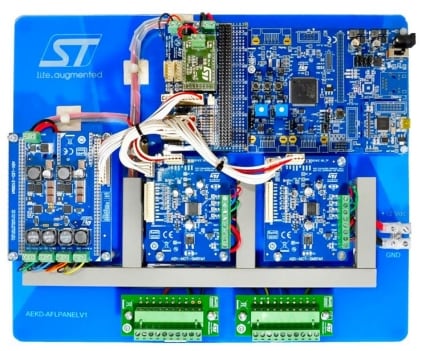

自适应前照灯测试和原型设计套件，可布置在有机玻璃面板上
PDF DB3996 - Databrief
Adaptive Front Light testing and prototyping kit arranged on plexiglass panel
PDF UM2623 - User Manual
How to assemble and use the AutoDevKit adaptive front lighting kits
Loads for Adaptive Front Lighting (AFL) system with LED lights, motors and cooling fan
PDF DB3997 - Databrief
Loads for Adaptive Front Lighting (AFL) system with LED lights, motors and cooling fan
x
服务器请求出错。请稍后重试。
软件请求已成功提交。审批过程可能需要48小时。获批后，你会通过电子邮件收到所请求软件的链接。 获取软件 Your browser does not support JavaScript. Some components may not be visible.
All Evaluation Features 一种工具，多种用途：
使用通用平台评估产品 评估ECU功能之间的交互 使用全模块化软件组件来构建和修改原型，无需处理繁杂的技术细节 通过分析提供的源代码来了解整个系统 以硬件和软件套件为基础完成ECU开发 从可用驱动中收集单个器件的信息 自适应前照灯解决方案模拟了专门用于控制自适应前照灯的完整ECU。
自适应前照灯解决方案中包含的软件提供了极大的灵活性，其中包括：
名为“SPC58ECXX_RLA Adaptive Front Lighting (AFL)”的AutoDevKit Studio项目，该项目可以多次生成和编译，以适应所有用户自定义设置。该演示以无限循环的方式执行照明、电机、风扇的所有操作以及与CAN的通信。因此，可以立即了解该解决方案的功能。 名为AutoDevKit Studio的集成固件开发环境：这是软件开发的基础。其中包含所有MCU外设的底层驱动，以及用于启动管理、时钟树配置、引脚配置的主要初始文件。每个底层驱动都具有专用的图形界面，以便于配置MCU外设。此外，还为固件开发人员提供了所有使用的功能板（步进电机板、LED驱动板、风扇控制板）的驱动。每个驱动器都带有用于配置的图形用户界面，并且能够自动分配MCU资源和设置底层驱动。最后，可生成MCU板与其他开发板之间的连接图，从而简化操作。 SPC5系列MCU的板驱动和底层驱动具有可移植性，因此无需更改开发人员的源代码即可更换MCU
汽车模拟与功率 产品型号
高级电源管理系统IC，具有嵌入式LIN和高速CAN收发器，支持CAN局部网络
具有微步进和失速检测的可编程步进电机驱动器，用于汽车应用
具有MultiSense模拟反馈的高侧驱动器，用于汽车应用
具有MultiSense模拟反馈的高侧驱动器，用于汽车应用
车规级微控制器 产品型号 描述 SPC58EC80E5 用于汽车一般用途应用的32位Power Architecture MCU - Chorus系列
产品型号
用于汽车一般用途应用的32位Power Architecture MCU - Chorus系列
Protections and EMI filters 产品型号
汽车用双线TVS，SOT323-3L封装，用于CAN总线（12 V系统）
汽车用单线Transil™，用于LIN总线的瞬态电压抑制器（TVS）
