解决方案说明
该解决方案允许在智能家居和智能楼宇场景中进行无线Bluetooth® LED照明开/关和调光控制。

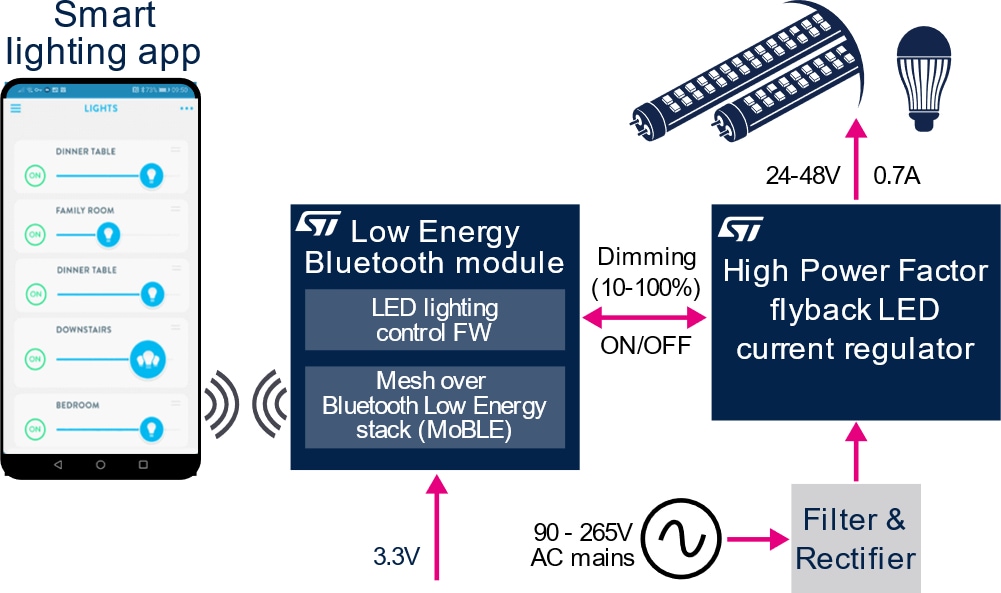

该系统的核心为经认证的BlueNRG-M2蓝牙低功耗(BLE)模块，此模块具有Arm® Cortex®-M0处理器以及运行LED电流控制固件和BLE Mesh网络固件的充足内存，允许通过运行ST BLE Mesh等智能照明应用程序的移动设备实施远程LED调光和开/关控制。
HVLED001B LED电流控制器以及高性能STD10LN80K5 MDmesh K5功率MOSFET通过实现反激式拓扑来提供高度可调的恒定DC LED电流，以便进行精细的无频闪调光。LED驱动器实施增强型峰值电流控制并采用具有极低畸变的高功能因数校正，可在整个负载范围内（包括无负载条件）确保出色的效率。
经认证的BLE v5.2模块有助于缩短开发与认证周期，凭借出色的运行与待机效率，可满足生态设计标准，例如，可轻松符合能源之星和欧洲能源相关产品指令(ErP)指令的要求。
主要产品优势 这种Bluetooth®低能耗片上系统应用处理器模块将完整的RF平台与预认证相结合，可加快开发阶段并缩短最终应用上市周期。
这种LED电流控制器具有高功率转换效率和精细调节的直流输出，适用于无频闪照明和精确的调光控制。该驱动器包括一系列异常供电和负载条件保护，并具有自动恢复功能，可确保出色的系统可靠性。
这种超高压N沟道功率MOSFET具有明显更低的导通电阻和超低栅极电荷，有助于实现关键能源效率目标。击穿额定值的高安全裕度还可确保可靠性。
All Features_zh 使用BLE模块的无线连接 意法半导体BLE Mesh移动应用程序支持 接受远程开/关和PWM调光命令(10 -100%) 全球90 - 265V电源输入电压范围 0.7 A LED电流 24 - 48 V LED电压 THD < 15% PF > 0.95（全负载下），适用于宽范围输入 效率 >90% 待机功耗0.3 W
Kit Description
经销商的可用性 STEVAL-LLL012V1
代理商库存报告日期:

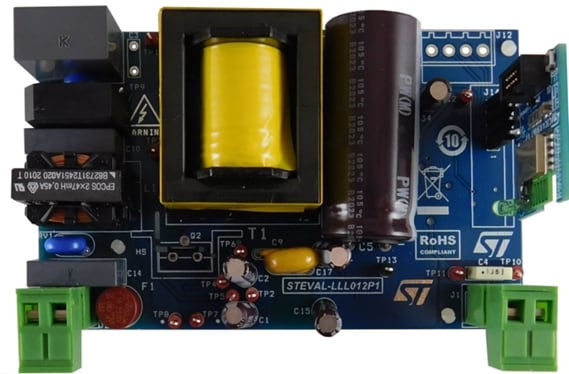

STEVAL-LLL012V1评估套件是带HVLED001B的35 W恒流智能离线LED驱动器，在BLE网状网络中运行，可通过BlueNRG-M2SP无线模块远程控制照明节点。连接模块管理无线通信和LED亮度控制。驱动器通过调光来调节LED电流，以降低功耗并控制开/关状态。该电源可从通用输入范围(90 V-265 VAC)驱动范围为24-48 V的LED电压，并具有超高功率因数校正和超低输入电流失真。电源和连接部分的总待机功耗为300 mW。
Estimated cost is an approximate order cost without tax and shipment. Final cost (products, TAX and shipping) will be provided at the check-out.
Smart LED driver with high power factor using BLE Mesh network for indoor lighting
PDF DB4405 - Databrief
Smart LED driver with high power factor using BLE Mesh network for indoor lighting
PDF AN5607 - Application Note
STEVAL-LLL012V1 smart LED lighting with BLE mesh network connectivity for indoor lighting
x
服务器请求出错。请稍后重试。
软件请求已成功提交。审批过程可能需要48小时。获批后，你会通过电子邮件收到所请求软件的链接。 获取软件 Your browser does not support JavaScript. Some components may not be visible.
All Evaluation Features 35 W LED驱动器 高功率因数（HPF）反激式 恒定电流(CC)次级调节 无线BLE连接 意法半导体BLE Mesh移动应用程序支持 远程开/关和PWM调光命令(10 -100%) 0.7 A LED电流 24 - 48 V LED电压 THD < 15% PF > 0.95（全负载下），适用于宽范围输入 效率 >90% 待机功耗0.3 W
电源管理 产品型号 描述 HVLED001B 高功率因数反激式控制器，具有恒定电压初级侧感应和超低待机功耗
产品型号
高功率因数反激式控制器，具有恒定电压初级侧感应和超低待机功耗
功率晶体管 产品型号 描述 STD10LN80K5 N沟道800 V、0.55 Ohm典型值、8 A MDmesh K5功率MOSFET，DPAK封装
产品型号
N沟道800 V、0.55 Ohm典型值、8 A MDmesh K5功率MOSFET，DPAK封装
Wireless connectivity 产品型号 描述 BlueNRG-M2 符合Bluetooth®低功耗5.2规范的超低功耗应用处理器模块
产品型号
符合Bluetooth®低功耗5.2规范的超低功耗应用处理器模块
