SL-EVLONE65W

批量生产
Design Win

65W USB-PD Ref Design with ST-ONE and MasterGaN4

解决方案说明

这款高功率密度USB-PD适配器包括可编程电源(PPS)模式,支持广泛的输入电压范围,可提供5个固定“功率传输对象”(PDO)和2个增强型“功率传输对象”(APDO)。

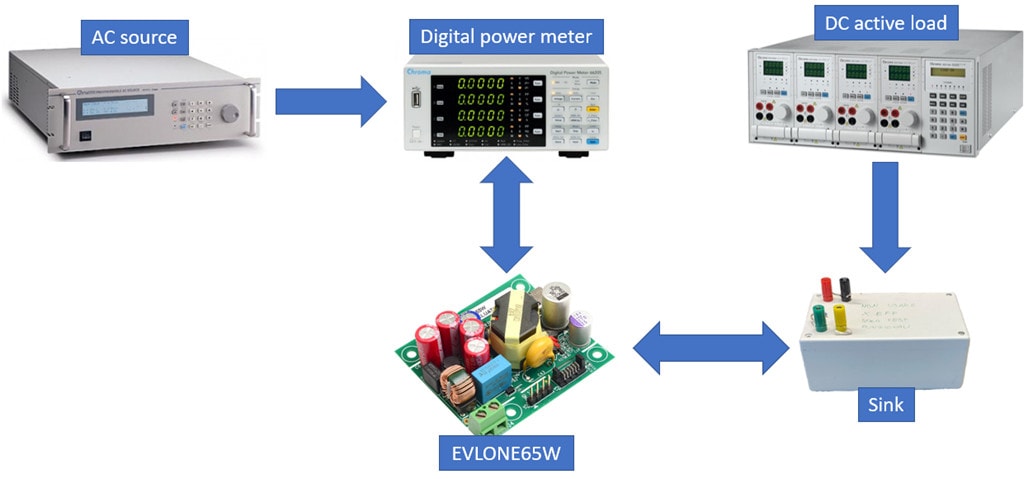

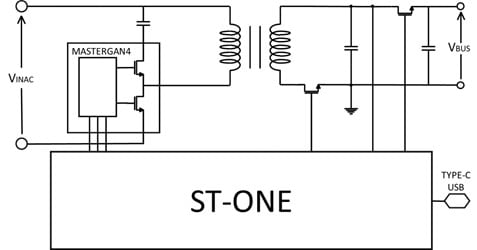

该解决方案于ST-ONE - 可在单一封装内嵌入Arm Cortex M0+内核、带同步整流功能的离线可编程控制器,以及USB PD PHY的数字式控制器。

它包括一个先进的系统级功率封装(MASTERGAN4),该封装在半桥配置中集成了一个栅极驱动器和两个增强模式GaN功率晶体管,用于高开关操作,此类操作还允许使用小型磁性元件,确保非常高的效率。

ST-ONE包括一个有源钳位反激式控制器及其在初级侧的高压启动、一个微控制器,以及所有需要的外设(用于控制次级侧的转换和USB-PD通信);ST-ONE的两侧通过嵌入式电流隔离型双通信通道实现连接,采用新颖的非互补控制技术和专门设计的电源模式,以实现较高效率和较低的空载功耗。

  • 主要产品优势

    ST-ONE - 说明

    全球首款在单一封装内嵌入ARM Cortex M0+核心,带同步整流功能的离线可编程控制器,以及USB PD PHY的数字控制器。

    MASTERGAN4 - 描述

    高开关操作允许使用小型磁性元件,以达到非常高的效率。


  • All Features_zh

    • 通用输入电源范围:90 - 265 V
    • 频率:47 - 63 Hz
    • 最大输出功率:65 W
    • 尺寸:58x32x20mm(长 x 宽 x 高)
    • 功率密度:30 W/in3
    • 恒定电流输出:最高3.75 A
    • 输出电压范围:3.3 - 21 V
    • PD 输出:
      • 五个固定PDO:
        • 5V@3.75A, 5V@3.75A , 9V@3.75A, 9V@3.75A, 12V@3.75 ,12V@3.75A
        • 15V@3.75A, 15V@3.75A, 20V@3.25A, 20V@3.25A
      • 两个APDO(PPS):
        • 3.3V÷16V@3.75A, 3.3V÷21V@3.25A
    • PPS模式:20 mV步长值用于CV,50 mA步长值用于CC
    • 全负载时,效率 >93 %
    • 无负载功耗 < 80 mW
    • 经过认证的USB power delivery 3.1.1.2电源模块。
