产品概述
描述
ST23ZL48是专为智能卡移动应用量身定制的串行存取微控制器。
它基于意法半导体的增强型8/16位CPU核心，提供16 MB线性寻址空间。ST23ZL48器件采用先进的高可靠性ST CMOS EEPROM技术制造。
此外还提供符合ISO/IEC 7816-3 EMV标准的异步收发器 (IART) 通信外设。
-
所有功能
- 硬件特性
- 带有16 MB线性可寻址内存的增强型8/16位ST23 CPU核心
- 300 KB的用户ROM
- 6 KB的用户RAM
- 2 KB的NESCRYPT RAM
- 48 KB用户EEPROM，包括128字节用户OTP区域：
- 高度可靠的CMOS EEPROM亚微米技术
- 数据保存时间长达30年
- 25 °C下的可擦除/写入次数达500,000次
- 1到64字节擦除或编程在1.5 ms内
- 3个支持看门狗和中断功能的8位定时器
- 3.3 V或5 V供电电压范围
- 外部时钟频率可达10 MHz
- 高性能的基础：
- CPU时钟频率可达27 MHz
- 省电空闲状态
- 触点分配与ISO/IEC 7816-3标准兼容
- 异步收发器 (IART) 可支持高速串行数据（符合ISO/IEC 7816-3和EMV™的规定）
- 大于5 kV的ESD保护 (HBM)
- 安全加密特性
- 主动屏蔽
- 适用于公钥加密的增强型NESCRYPT加密处理器
- 硬件安全增强型DES加速器
- 监控环境参数
- 故障保护机制
- 符合AIS-31类P2要求的真随机数发生器 (TRNG)
- ISO/IEC 13239 CRC计算块
- 存储器保护单元 (MPU)
- 每块晶片上标有唯一序列号
- 开发环境
- 软件开发和固件生成由一整套专用于软件设计和验证的开发工具支持：C编译器、模拟器和仿真器
- 硬件特性

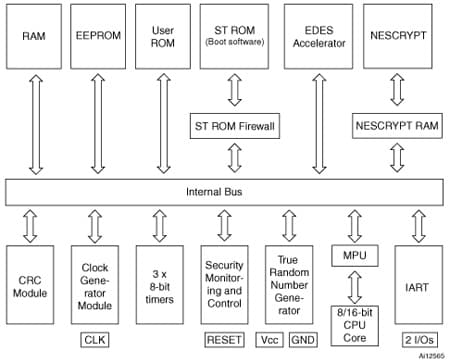

电路原理图
