什么是晶闸管浪涌抑制器或撬棒保护元件?
当保护并联（双）电路输电线时，元件在瞬态模式下有两个主要功能：电压钳位和电流漂移（因过载引起）。
第一个功能可通过雪崩二极管实现（由此也印证了TVS的成功），第二个功能则受到二极管的终端处永久存在的电压的限制。电子元件在日益复杂的同时也变得越来越脆弱，新颁布的标准不再允许在某些应用中使用二极管。
为了解决该问题，设计人员开始使用具有两种导电状态的半导体器件，如晶闸管（或双向版本的可控硅）。

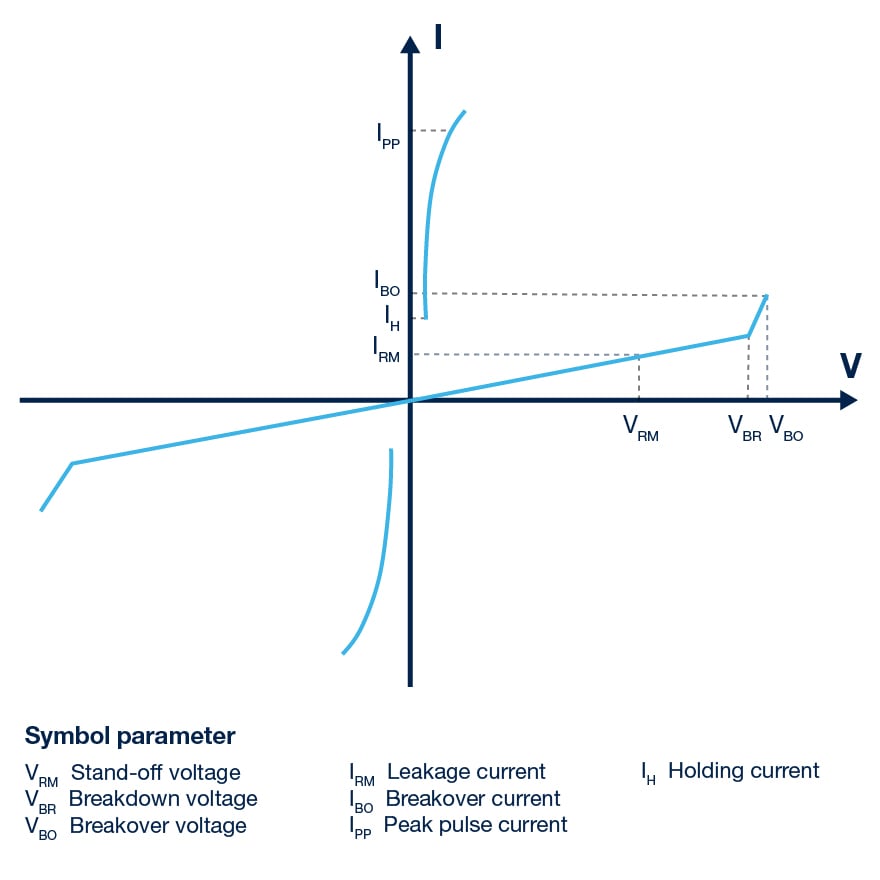

通过从阻塞状态（静止）切换到具有低压降（速度瞬态过载）的导通状态，半导体元件晶闸管浪涌抑制器可以保护电路不受高过载电流的影响，并确保电路终端无任何过压风险。
晶闸管浪涌抑制器（TSS）可防止过电压或电涌损坏电源。如果瞬态电压抑制器（TVS）不足以确保符合ITU-T K系列、GR-1089和TIA-968-A要求中定义的高浪涌标准，那么建议在撬棒保护拓扑中使用TSS或Trisil™。
此类元件旨在保护新型高压数字线路卡和传统的用户线路接口卡（SLIC）不受瞬态过电压的影响，具有非常低的栅极触发电流（IGT），以减少点火阶段印刷电路板上的电流消耗。
晶闸管浪涌保护器件（TSPD）的优点
与正常工作的TVS一样，TSS对于应用是透明的，但是在浪涌期间能够起到短路作用。
与传统气体放电管（GDT）浪涌放电器相比，TSS具有许多优点，包括长期稳定性（无老化现象），以及启动时无寄生振荡或振铃声。
TSS尤其适用于电信网络应用（如xDSL、T1/E1、以太网、EPON和GPON应用），以及线路卡和基础设施（住宅装置）中电话设备中的语音频带保护。
