产品概述
描述
ESDALC6V1xxM6是一款单芯片阵列，设计用于保护高达4或5线免受ESD瞬变影响。
该器件非常适合需要节省印刷电路板空间、降低功率吸收能力的应用。
-
所有功能
- 高ESD保护水平
- 高集成度
- 适用于高密度板
- 4线单向Transil二极管（ESDALC6V1M6）
- 5线单向Transil二极管（ESDALC6V1-5M6）
- 击穿电压：VBR= 6.1 V 最小值
- 低二极管电容（0 V时，典型值为12 pF）
- 低漏电流<70 nA
- PCB面积非常小：1.45 mm²
- 间距：500微米
- 无引线封装
- 符合下述标准
- IEC 61000-4-2
- 15 kV (air discharge)
- 8 kV (contact discharge)
- MIL STD 883G- Method 3015-7: class3B
- >8 kV (human body model)
- IEC 61000-4-2

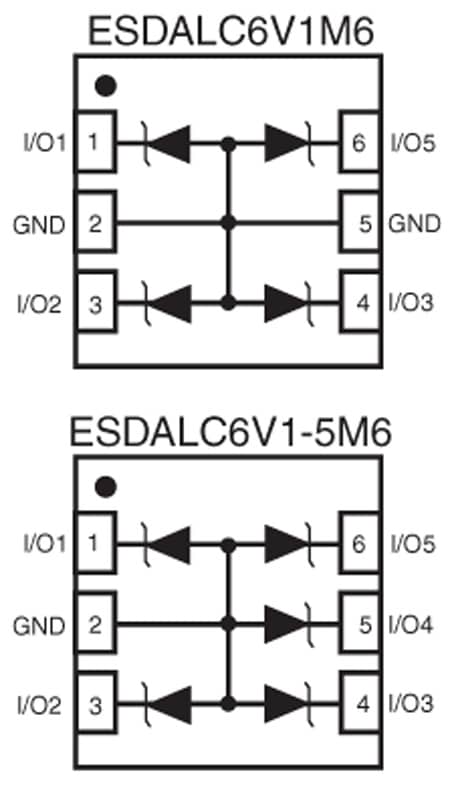

电路原理图
EDA符号、封装和3D模型
STMicroelectronics - ESDALC6V1-5M6
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
CAD Symbol & Footprint models (2)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 02 Apr 2021 | 02 Apr 2021 | |
| ZIP | 1.0 | 16 Mar 2020 | 16 Mar 2020 |
