EMI滤波器是指与ESD保护二极管相结合的低通、带通或高通滤波器。此类产品还根据具体应用集成了上拉和/或下拉电阻。
意法半导体的集成ESD保护的EMI滤波器有助于保护数据线免受ESD浪涌影响，并可有效消除EMI噪声，确保设计者的设计符合2014/30/EU指令和EN 55032 / CISPR 32*以及EN 55035 / CISPR 35**技术标准的要求。
*多媒体设备的电磁兼容性-排放要求
**多媒体设备的电磁兼容性-抗扰度要求
EMI滤波器的应用
EMI滤波器针对模拟应用的低速数字接口，如存储卡的数据线、USB低速或全速接口、麦克风、扬声器、显示器，以及多用途接口。
- 移动电话
- 可穿戴设备
- 无人机
- 移动电话
- 可穿戴设备
- 工业
- 计算机
- 无人机
- 移动电话
- 可穿戴设备
- 计算机
- 移动电话
- 可穿戴设备
- 计算机
- 工业
- 气象站
- 扫地机器人
EMI滤波器如何工作？
EMI滤波器是一种电子元件，能够抑制电子设备中的电磁噪声。它由一个无源元件的多端口网络构成，采用低通滤波器配置。它将电磁噪声衰减到可接受的水平，同时允许有用的信号在几乎无衰减的情况下流经相关元件。EMI滤波器只提取有害频率，以防经电线传导的电流产生电磁噪声。
EMI滤波器类型
集成ESD保护的EMI滤波器有各种类型，可满足以下应用的要求：
- 扬声器和麦克风
- SIM卡和SD存储卡接口
- USB接口
- 显示器或多用途应用

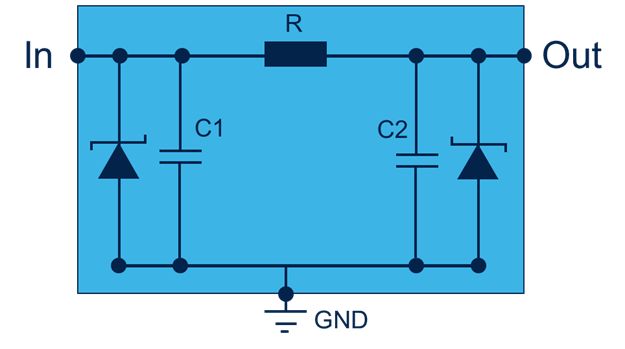

我们的EMI滤波器采用R-C（用于一阶滤波）获L-C（用于二阶滤波）被动式Pi滤波器。
EMI滤波器的用途和优点
与离散解决方案相比，意法半导体的高度集成的EMI滤波器由于寄生电感更低，可实现更紧凑的PCB设计和更宽频率范围内的抑制。这确保了在修改PCB布局时的设计可更为灵活。与离散解决方案不同，集成EMI滤波器不会改变滤波器的谐振频率。
显示器和多用途应用
扬声器和麦克风
USB、SIM和SD存储卡
集成ESD保护的EMI滤波器主要用于以下应用：
- 模拟应用的低速数字接口
- 存储卡数据线
- USB低速或全速接口
- 麦克风
- 扬声器
与离散解决方案相比，EMI滤波器具有以下优点：
- 节省PCB空间
- 对静电放电和EMI噪声提供更强防护
- 由于寄生电感更低，频率范围抑制更宽
- 设计灵活性更高
