产品概述
主要优势
Higher power density
Better thermal performance
Improved Efficiency
-
所有功能
- 针对非互补有源钳位反激式转换器 (NC-ACF) 进行优化的次级侧同步整流控制器。
- 能够同时以低侧和高侧配置运行
- 支持逻辑电平（A和B）和标准电平（C和D）MOSFET
- 提供两种不同的关断延时，适用于各种MOSFET
- 宽电源电压：4 V至36 V
- 极低的工作电流 (580 µA) 和静态电流 (230 µA)
- SR MOSFET漏源电压 (190 V AMR) 的高压检测输入
- 工作频率高达500 kHz
- 快速短路检测器

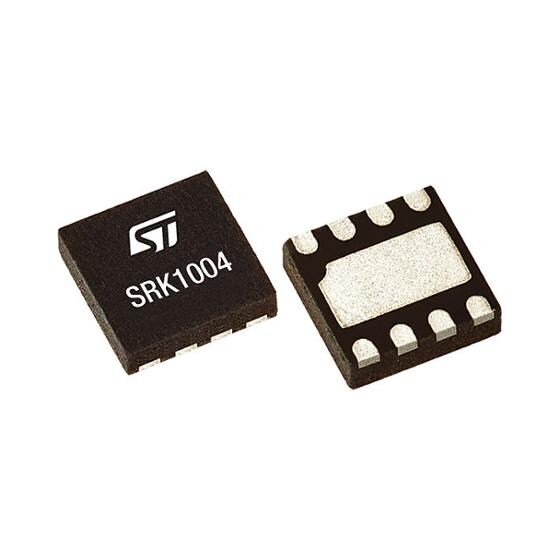

- 小型DFN 6L 2x2 mm封装

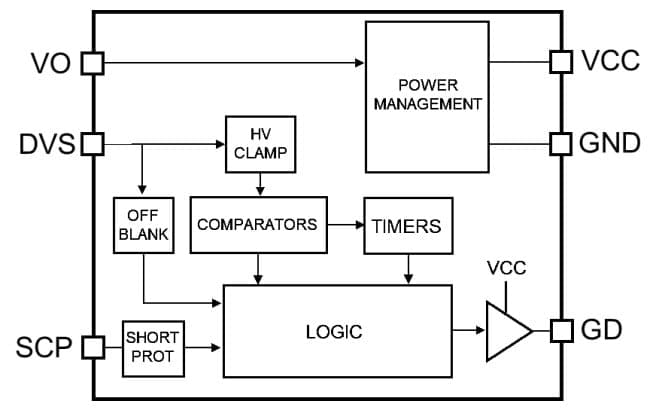

电路原理图
您可能还会喜欢...
EDA符号、封装和3D模型
意法半导体 - SRK1004
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|
| SRK1004ATR | 批量生产 | VFDFPN 6L 2 X 2 X 0,75 PITCH0.65 | 工业 | Ecopack2 | 10 | 2025-10-08T00:00:00.000+02:00 | |
| SRK1004BTR | 批量生产 | VFDFPN 6L 2 X 2 X 0,75 PITCH0.65 | 工业 | Ecopack2 | 10 | 2025-10-08T00:00:00.000+02:00 | |
| SRK1004CTR | 批量生产 | VFDFPN 6L 2 X 2 X 0,75 PITCH0.65 | 工业 | Ecopack2 | 10 | 2025-10-08T00:00:00.000+02:00 | |
| SRK1004DTR | 批量生产 | VFDFPN 6L 2 X 2 X 0,75 PITCH0.65 | 工业 | Ecopack2 | 10 | 2025-10-08T00:00:00.000+02:00 | |
| SRK1004ETR | 批量生产 | VFDFPN 6L 2 X 2 X 0,75 PITCH0.65 | 工业 | Ecopack2 | 10 | 2025-10-08T00:00:00.000+02:00 | |
| SRK1004FTR | 批量生产 | VFDFPN 6L 2 X 2 X 0,75 PITCH0.65 | 工业 | Ecopack2 | 10 | 2025-10-08T00:00:00.000+02:00 | |
SRK1004ETR
Package:
VFDFPN 6L 2 X 2 X 0,75 PITCH0.65Material Declaration**:
SRK1004FTR
Package:
VFDFPN 6L 2 X 2 X 0,75 PITCH0.65Material Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
