产品概述
主要优势
功耗
- 更低的IC功耗
- 无线路电压感应
性能
- 中低负载效率提升
- THD更低，适用于照明应用
节约成本
- 所需被动元件更少
- 瞬态响应更快
- 无需辅助电感器绕组即可进行ZCD检测
描述

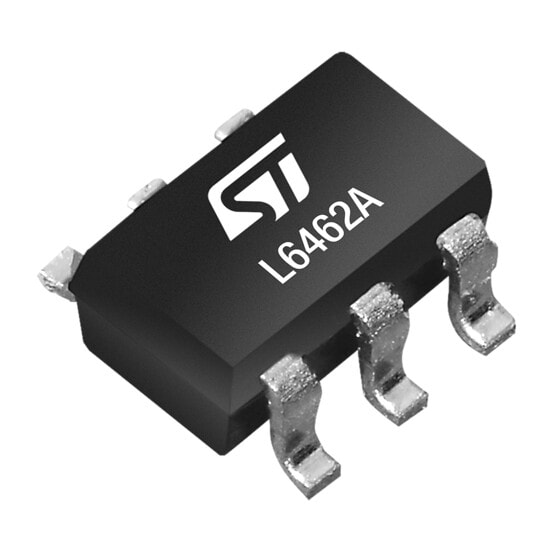

L6462A是一款面向过渡模式 (TM) 升压PFC变换器的控制IC，适用于构建成本敏感型的高能效解决方案。
采用特殊的电流模式控制实现方式，无需输入电压检测和传统模拟倍频，即可在宽负载范围内实现宽输入电压操作和低THD。
通过一对特殊电路（电流基准发生器RCG和电流基准整形器CRS）对电感峰值电流基准进行整形，无论变换器工作在TM模式还是DCM模式，都能保持正弦输入电流。这种方式可以在中等和轻负载时提升能效，同时对输入电流失真影响最小。
在满载的低压交流线路中，该器件将电源开关的开启同步至升压电感退磁后的振铃谷底（谷底开关——准谐振操作）。在高压交流线路下，随着负载降低，IC会跳过振铃谷底，逐步降低工作频率，从而使转换器以断续导通模式 (DCM) 运行，以优化效能，同时保持谷底开关。
升压电感退磁检测是通过栅极驱动器输出完成的。无需辅助绕组或其他接口元件。
输出电压通过跨导型误差放大器和精密（总精度2%）内部电压基准进行控制。通过增强型误差放大器，可以防止输出出现过冲或欠冲，从而改善对大负载瞬态的动态响应。
该器件具备低功耗特性（启动前＜60 µA，驱动70kHz 1nF容性负载时为2.3 mA），同时提供禁用功能，适用于系统保护或来自级联转换级的IC远程开关控制。
该器件具有过流保护、输出过压保护、反馈故障保护以及旁路二极管电感饱和/短路保护功能。
图腾柱输出级能够提供至少300 mA的供电电流和600 mA的受电电流，适用于MOSFET驱动。所有这些特性使该器件成为符合EN 61000-3-2标准的SMPS的优秀低成本解决方案。
L6462A针对90 VAC - 264 VAC/ 400 VOUT应用进行了优化。
-
所有功能
- 过渡模式PFC预稳压器的NOMULT电流模式控制
- 通过谷底锁定跳过谷底
- 在所有工作条件下均保持极低THD
- 通过栅极驱动器进行退磁检测
- 过压和反馈故障保护
- 电感饱和保护
- 轻载时自动突发模式
- 低启动电流 (<60 µA)
- 低静态电流 (<1.1 mA)
- 总精度2%的内部基准电压
- -300/+600 mA图腾柱栅极驱动器，在UVLO期间具有主动下拉和电压钳位功能
- 6引脚封装
