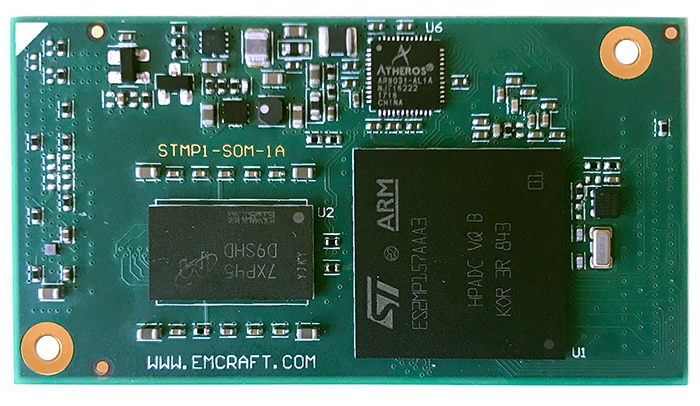

Emcraft STM32MP1系统化模块 (SOM-STM32MP1) 是一款微型模块 (32 mm x 59 mm),将意法半导体STM32MP157多核应用处理器(最高1 GB DDR3L、最高64 GB eMMC)和1 GB以太网PHY模块集成在一块板上。STM32MP157具有两个650 MHz的Arm Cortex®-A7内核和一个209 MHz的Arm Cortex®-M4内核。STM32MP1 SOM I/O接口通过两个100引脚对板连接器连接到载板。
以下是STM32MP1 SOM的主要硬件特性:
- 紧凑型夹层承载模块 (32 mm x 59 mm)
- 使用两个100引脚0.4 mm间距连接器的外部接口
- 两个安装孔减少了连接器与PCB间歇性连接的风险
- 符合危害性物质 (RoHS) 限制指令
- STM32MP157双核微处理器,配备Arm Cortex®-A7(最高650 MHz)和Cortex®-M4内核(最高209 MHz)
- STM32MP157的JTAG接口
- 由单一+3.3 V电源供电
- 低功耗操作模式,快速唤醒
- 时钟模块
- 1024 MB DDR3L SDRAM
- 4 GB eMMC存储
- UART CMOS级别串行控制台接口
- 1 GB以太网接口,PHY模块
- MIPI-DSI 2数据通道,每通道最高1 GHz
- 两个高速 (HS) USB 2.0(最高480 Mbps),集成了HS USB PHY(1个USB 2.0,带OTG支持)
- TFT LCD接口
- STM32MP157的各种串行数字(UART、SPI、I²C、SDHC、SAI)和模拟接口,可通过接口连接器连接

| 支持的器件 | STM32MP1,ST33KTPM2.X |
| Device Type | 集成模组 |
| 地点 |
| ST产品 |
|---|
Served Countries:
全球
