产品概述
描述
L6226是专为电机控制应用设计的DMOS双全桥器件，采用多功率BCD技术实现，其在同一芯片上结合了隔离式DMOS功率晶体管、CMOS和双极电路。L6226采用PowerSO36和SO24 (20+2+2) 封装，高侧功率MOSFET上具有热关断和非耗散过电流检测功能，另外还有可轻松实现过电流保护的诊断输出功能。
-
所有功能
- 工作电压8至52 V
- 2.8 A输出峰值电流（1.4 A直流）
- RDS(on)典型值为0.73 Ω (TJ = 25 °C)
- 工作频率高达100 kHz
- 可编程高侧过电流检测和保护
- 诊断输出
- 并联运行
- 交叉导通保护
- 过热保护
- 欠压锁定
- 集成高速续流二极管

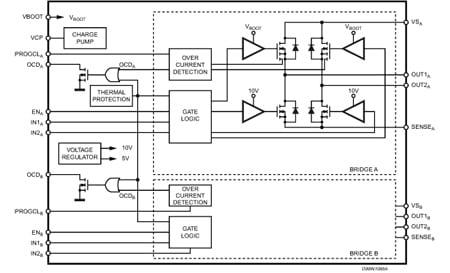

电路原理图
eDesignSuite
eDesignSuite 是一套全面且易于使用的设计辅助工具，旨在帮助您简化系统开发过程，并支持广泛的ST产品。
电源管理设计中心
组件的热电模拟器
信号调节设计工具
NFC/RFID计算器
选择设计工具：
电源管理设计中心
电源设计工具
• 支持按拓扑、类型和产品进行SMPS设计
• 具有模拟和数字控制的PFC设计
• 支持各种PCB配置
Choose type: DC/DC AC/DC 太阳能电池充电器
电源管理设计中心
LED照明设计工具
• 处理常见拓扑中的AC-DC和DC-DC设计
• 显示带注释的交互式原理图
• 提供电流/电压曲线图、波特图、效率曲线和功率损耗数据
Choose type: DC/DC AC/DC
电源管理设计中心
数字电源工作台
• 提供电源部分和控制回路的逐步优化设计。
• 为定制应用生成 STM32Cube 嵌入式软件包，并允许生成与多个 STM32 IDE 兼容的固件项目。
电源管理设计中心
电源树设计器
• 为树中的每个节点指定输入/输出功率
• 检查一致性
• 设计每个单独的节点
选择设计工具：
组件的热电模拟器
AC开关模拟器
• 选择额定值与应用波形
• 获取结温与阻断电压曲线图
• 搜索合适的器件并进行排序
组件的热电模拟器
整流二极管模拟器
• 选择额定值与应用波形
• 预测功率损耗
• 搜索合适的器件并进行排序
组件的热电模拟器
STPOWER Studio
• 支持长期任务剖面
• 提供功率损耗与温度曲线图
• 帮助确定散热器热性能
组件的热电模拟器
Twister Sim
• 为ViPOWER汽车电源器件选型提供帮助
• 支持负载兼容性、线束优化、故障工况影响和诊断分析
• 支持各种PCB配置
组件的热电模拟器
TVS模拟器
• 指定系统额定值和浪涌波形
• 搜索合适的器件并进行排序
组件的热电模拟器
Estimate
• 数分钟即可完成简单原理图构建及固件输入
• 快速生成电池寿命、系统功耗和BOM成本的可靠估算结果
组件的热电模拟器
PCB热模拟器
• 支持通过Gerber文件进行PCB热分析。
• 可添加热源、散热器、铜区域和热路径。
• 采用强大的服务器端引擎实现渲染和模拟。
• 通过二维图表直观显示热分析结果。
选择设计工具：
信号调节设计工具
有源滤波器
• 处理多级设计和常见拓扑结构
• 返回电路元件值
• 提供增益、相位和群延迟图
• 低通、高通和带通
信号调节设计工具
比较器
• 处理最常见的配置
• 返回电路元件值
• 提供I/O信号波形
• 反相、非反相、窗口
信号调节设计工具
低侧电流检测
• 返回电路元件值
• 提供电流误差图
信号调节设计工具
高侧电流检测
• 提供电流误差图。
• 帮助选择正确的高侧电流检测和分流器件。
选择设计工具：
NFC/RFID计算器
NFC电感
• 输入电路图和基板性能
• 获取天线阻抗
NFC/RFID计算器
UHF链路预算
• 输入正向和反向链接特性
• 该工具将返回链接预算估算
NFC/RFID计算器
NFC调谐电路
• 输入天线参数和匹配目标
• 选择匹配网络的拓扑结构
• 该工具将返回所需设计目标的元件值
您可能还会喜欢...
特别推荐
EDA符号、封装和3D模型
意法半导体 - L6226
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|
| L6226D | 批量生产 | SO-24 | 工业 | Ecopack1 | 10 | 2025-01-01T00:00:00.000+01:00 | |
| L6226DTR | 批量生产 | SO-24 | 工业 | Ecopack1 | 10 | 2025-01-01T00:00:00.000+01:00 | |
| L6226PD | 批量生产 | PowerSO 36 | 工业 | Ecopack2 | 10 | 2025-01-01T00:00:00.000+01:00 | |
| L6226PDTR | 批量生产 | PowerSO 36 | 工业 | Ecopack2 | 10 | 2025-01-01T00:00:00.000+01:00 |
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
