STM32WL系列

远距离无线STM32WL微控制器

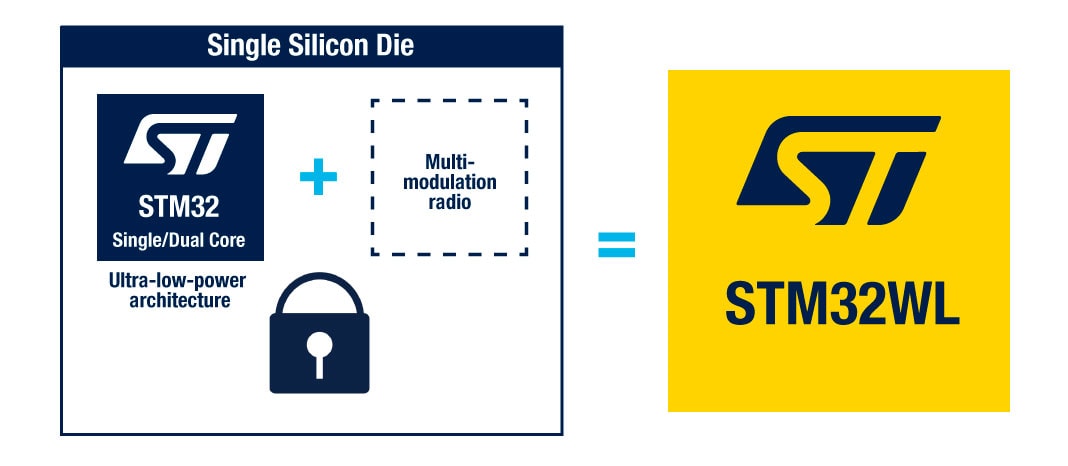

STM32WL片上系统在同一芯片上集成了通用微控制器和sub-GHz无线电器件。

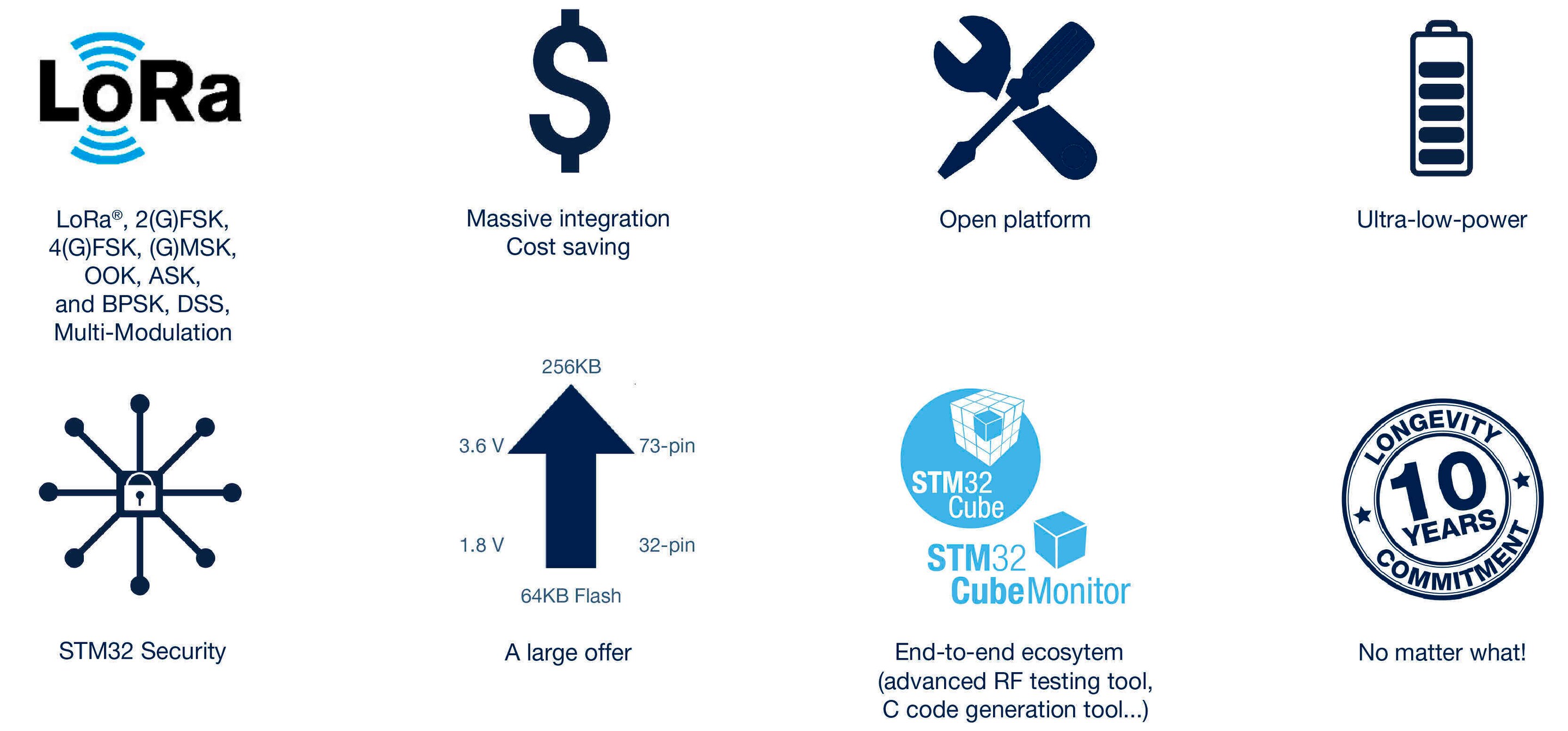

STM32WL微控制器基于Arm^® Cortex^®‐M内核（可采用单核和双核架构），支持多种调制- LoRa^®、2(G)FSK、4(G)FSK、(G)MSK、OOK、ASK、BPSK和DSS，并配有I/Q接口，以完全开放的方式使用LoRaWAN^®、Sigfox、W-MBUS、mioty^®或任何其他适用协议，确保在无线应用中实现灵活性。

超低功耗

STM32WL系列采用与超低功耗STM32L4微控制器相同的技术进行开发，提供类似的数字和模拟外设，适用于需要延长电池寿命和通过其sub-GHz收发器获得较长射频距离的基本和复杂应用用例。

为确保全球兼容性，STM32WL MCU采用双电源输出和广泛的线性频率范围，以满足任何未经许可的射频频谱需求。

总体而言，STM32WL系列是STM32产品家族在sub-GHz无线连接领域的先驱之作，使用方便且性能可靠，是众多工业和消费应用的理想之选。

无线连接

STM32WL5x和STM32WLEx微控制器符合LoRaWAN^®规范的物理层要求，该规范由LoRa Alliance^®发布。LoRa^®、(G)FSK、(G)MSK和BPSK调制均可用，也可用于传统协议和专有协议，如Sigfox或W-MBUS。

STM32WLxM获得预先认证，可连接LoRaWAN和Sigfox网络。该开放式无线子系统支持多种调制方案，包括(G)FSK、(G)MSK、BPSK以及LoRa^®调制。

STM32WL3x微控制器支持2/4(G)FSK、(G)MSK、OOK、ASK、BPSK、DSS等多种调制方式，并配有IQ接口，因此开发人员可以自定义调制方式，实现更高的灵活性。

该无线电适用于遵从各种无线电法规（包括但不限于ETSI EN 300 220、FCC CFR 47第15部分和日本ARIB T-108等）的系统。



系统外设

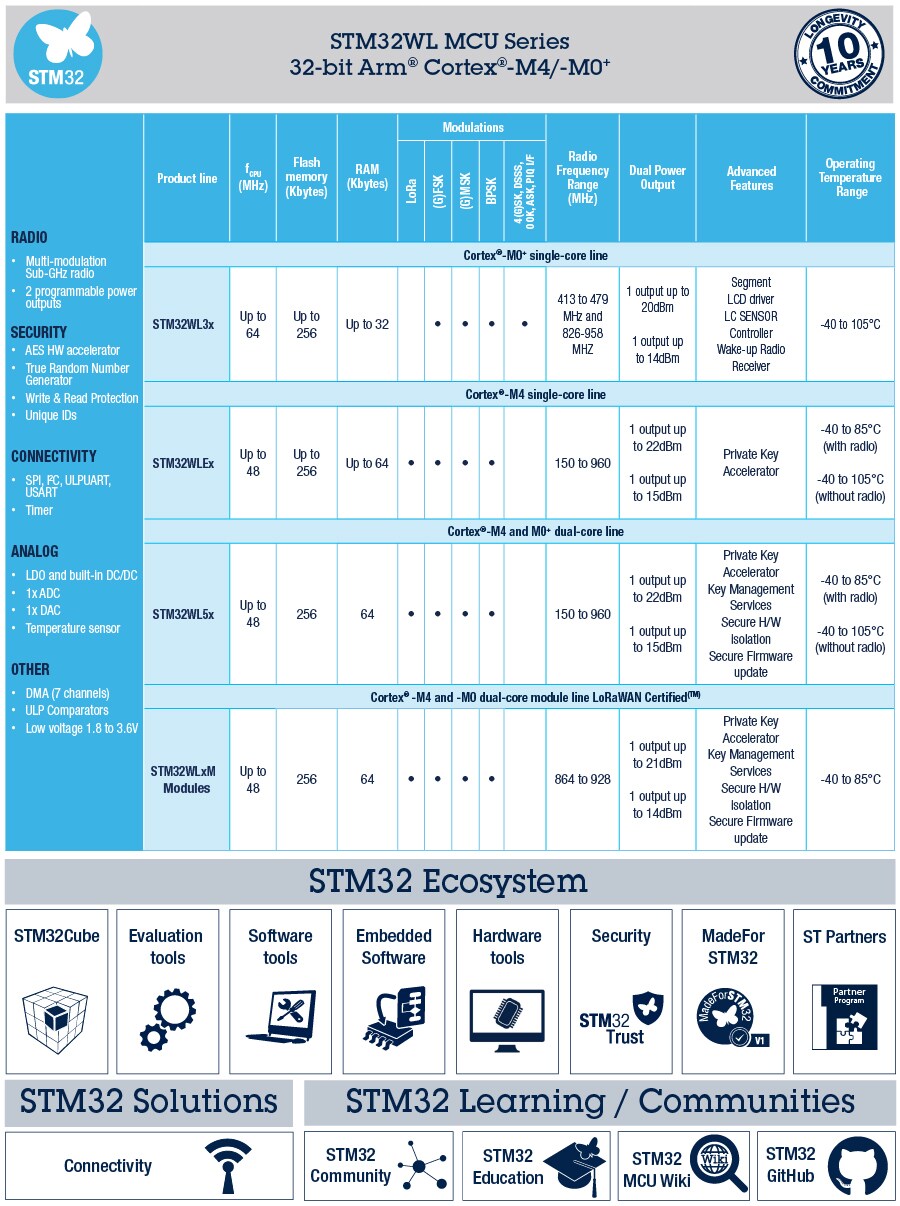

STM32WL3x（M0+单核）、STM32WLEx（M4单核）和STM32WL5x（M4和M0+双核）系列包含多种通信功能，其中包括多达43个GPIO、用于优化功耗的集成SMPS、以及多种低功耗模式，可最大限度地延长电池寿命。双电源输出和广泛的线性频率范围，确保实现全球兼容性。

安全性

除无线和超低功耗特性外，STM32WLEx和STM32WL5x微控制器系列还包含嵌入式安全硬件功能，如AES硬件加密和读写保护等。

此外，STM32WLEx还提供采用椭圆曲线加密引擎的公钥加速器，双核STM32WL5x系列更是包括安全密钥管理服务 (SKMS)、安全区域硬件隔离、安全启动和安全固件更新等高级安全特性。



开发生态系统

STM32WL55 Nucleo板和STM32Cube生态系统构成一套完整的硬件和软件开发工具组合，以便快速轻松地启动应用开发。

STM32WL55 Nucleo-64支持广泛的无线应用，助您快速启动应用开发。

STM32WL55 Nucleo完全集成在经市场验证的STM32Cube生态系统中，随附全套的嵌入式软件资源和开发工具。

STM32CubeWL MCU软件包支持STM32WL5x和STM32WLEx，是面向嵌入式软件资源的一站式解决方案，配有HAL和LL外设驱动器、一整套中间件和无线协议栈（LoRaWAN^®和Sigfox），以及各种预配置的软件示例（适用于多种流行的IDE，如Keil MDK-Arm、STM32CubeIDE和IAR）。

STM32WL系列兼容STM32CubeMX MCU初始化、配置和代码生成工具，还兼容用于测试和验证射频性能的STM32CubeMonitor软件。

除根据现有案例帮助开发和测试应用的板载调试器以外，STM32WL55 Nucleo板还提供多个内部电源选项，其中包括ST-LINK USB连接器。
